NS Nummerierungs- und Fabrikschild an der Elektrolokomotive NS 1125 der NS-Baureihe 1100 am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen
(ID 883223)
NS Nummerierungs- und Fabrikschild an der Elektrolokomotive NS 1125 der NS-Baureihe 1100 am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaanstation.
Armin Schwarz 31.05.2025, 10 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/100, Blende: 10/1, ISO2500, Brennweite: 40/1
0 Kommentare, Alle Kommentare
Kommentar verfassen
Die Elektrolokomotive NS 1125 der NS-Baureihe 1100 am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im ehemaligen Bahnhof Maliebaanstation. Ein Eisenbahnmuseum das zum Verweilen einlädt, leider fehlte uns dieses Mal die Zeit dafür.
Die Lok wurde 1951 von Alstom in Belfort (Frankreich) gebaut und an die NS - Nederlandse Spoorwegen (Niederländischen Staatsbahnen, heute Niederländische Eisenbahnen AG), sie war Teil der Serie NS 1100 von 60 Stück vierachsiger Elektrolokomotiven.
Die 60 Lokomotiven der Baureihe 1100, die zwischen 1950 und 1956 von der NS in Dienst gestellt wurden, waren für D-Züge, Schnellzüge und Güterzüge, sowie zunächst auch für TEE-Züge vorgesehen. Die Loks basierte auf der vierachsigen SNCF-Lokomotive der Serie BB 8100. Die französischen Lok BB 8100 waren für den Güterverkehr vorgesehen und hatten eine Höchstgeschwindigkeit von 105 km/h. In der Praxis fuhren sie nicht schneller als etwa 80 km/h. Allerdings mussten die niederländischen 1100er über längere Strecken mit 130 km/h fahren, wofür die Konstruktion der Drehgestelle drastisch geändert wurde. Die Höchstgeschwindigkeit betrug so 130 km/h. Alsthom lieferte die 1101 am 3. Juli 1950 als erstes Unternehmen an die NS-Hauptwerkstatt in Tilburg.
Die niederländischen 1100er ähneln stark den französischen BB 8100er. Sie unterscheiden sich neben der Optik vor allem durch stärkere Motoren, eine Federung mit einer Kombination aus Federn und Gummiblöcken, Rundpuffern und einem rechts angebrachten Fahrerpult. Ihre Höchstgeschwindigkeit liegt mit 12´35 km/h über der der BB 8100.
Ursprünglich war die Hauptfarbe der Lokomotiven (1101 – 1150) türkis mit einer roten Pufferbohle und grauen Drehgestellen. Da Türkis zu leicht Schmutz zeigte, wurde die Hauptfarbe ab 1954 allmählich durch dunkelblau (preußisches Blau) ersetzt. Die 1151 – 1160 wurden direkt in Blau mit schwarzen Drehgestellen ausgeliefert. Die Pufferbohle blieb rot.
Ab 1971 wurden die Lokomotiven in der damals üblichen gelbgrauen Lackierung lackiert. Bei der 1125 geschah dies erst im Jahr 1980. Im selben Jahr erhielt die Lokomotive eine Bugnase, die den Lokführer bei Kollisionen besser schützen sollte. Die Drehgestelle wurden zudem verlängert. Die 1125 wurde am 27. September 1987 außer Dienst gestellt und ins Eisenbahnmuseum gebracht. Im Jahr 1989 wurde, als Teil der Feierlichkeiten zum 150. Jahrestag der niederländischen Eisenbahn, die 1125 restauriert und ihre Nasenkappe entfernt und in ihren ursprünglichen Zustand zurückversetzt.
Der 1100ter war als echter Allrounder bekannt, auf den man sich verlassen konnte, um sowohl Personenzüge als auch Güterzüge zu ziehen, ob leicht oder schwer. Allerdings waren die Fahreigenschaften eher mittelmäßig, so wurde viel Aufwand in die Verbesserung gesteckt, so richtig gut wurden sie aber nie.
Crashnase (Botsneus):
Die NS 1129 kollidierte 1978 bei Westervoort mit einem Dieseltriebzug. Diese wurde wieder repariert. Bei der Restaurierung der Lokomotive ging ein lang gehegter Wunsch der Lokführer in Erfüllung. Hinter der geraden Front fühlten sich die Lokführer nicht sehr sicher. Die flache Front wurde um eine Knautschzone in Form einer Frontnase, der sogenannten Crashnase, erweitert (es wurde keine Beplankung entfernt), um dem Fahrer im Falle eines Aufpralls mehr Schutz zu bieten. Bis 1981 wurden alle noch vorhandenen 58 Lokomotiven der Serie 1100 auf diese Weise umgebaut.
TECHNISCHE DATEN:
Hersteller: Alsthom, Belfort (Frankreich)
Baujahre: 1950 bis 1956
Ausmusterung: bis 1999
Gebaute Anzahl: 60
Nummerierung: NS 1101 bis 1160
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo’Bo’
Länge über Puffer: 12.984 mm ursprünglich (flache Front) / 14.184 mm mit Crashnase
Drehzapfenabstand: 6.000 mm
Achsabstand im Drehgestell: 2.950 mm
Treibraddurchmesser: 1.250 mm (neu)
Gewicht: 80 t ursprünglich / 83 t mit Crashnase
Antriebsmotoren: 4 Stück vom Typ Alsthom TA 628 A
Getriebeübersetzung: 20 : 74
Höchstgeschwindigkeit: 130 km/h
Stundenleistung: 2.290 kW (3.115 PS)
Dauerleistung: 2.050 kW (2.287 PS)
Anfahrzugkraft: 155 kN
Dauerzugkraft: 102 kN
Stromsystem: 1,5 kV DC (=)
Kleister befahrbarer Gleisbogen: R 80 m
Armin Schwarz
Armin Schwarz
Niederlande / E-Loks / 1100, Niederlande / Museen und Ausstellungen / Nederlands Spoorwegmuseum, Utrecht (NSM)
18 2 1400x983 Px, 31.05.2025
Frontalbild der Elektrolokomotive NS 1125 der NS-Baureihe 1100 am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaanstation.
Armin Schwarz
Armin Schwarz
Niederlande / E-Loks / 1100, Niederlande / Museen und Ausstellungen / Nederlands Spoorwegmuseum, Utrecht (NSM)
9 1324x1600 Px, 31.05.2025
Der dreiteilige Dieseltriebzug NS 114, vom NS-Typ DE 3 – Plan U „Rode Duivel“ (Roter Teufel), am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaanstation. Ein sehr schönes Eisenbahnmuseum das zum Verweilen einlädt, leider fehlte uns dieses Mal die Zeit dafür.
Der dieselelektrische Triebzug wurde 1960 von Werkspoor N.V. in Utrecht (NL) für die NS - Nederlandse Spoorwegen (Niederländische Staatsbahnen) gebaut und geliefert.
Ab 1960 wurden gemäß dem Investitionsplan U der NS 42 dieselelektrische Triebzüge der Serie 111 bis 152 in Betrieb genommen, die die älteren dreiteiligen Dieseleinheiten (Mat'34 – DE3) aus dem Jahr 1934 ersetzten. Die Farbe war ursprünglich Tomatenrot, daher auch ihr Spitzname „Rode Duivel“ (Roter Teufel), auch wenn später ab 1968 „gelb“ wurden, Die Kopfform mit Nase und hoher Kabine wurde von der Materieel '54 abgeleitet. Je nach Verkehrsangebot konnten bis zu drei DE3-Triebzüge mit den automatischen Scharfenberg-Kupplungen kombiniert werden. Das Erscheinen des DE3 diente auch als Vorbild für den späteren Materieel ’64 und die Motorpostwagen der Baureihen 3001 – 3035. Die Dieselzüge waren für den Einsatz auf den nicht elektrifizierten Hauptstrecken wie Geldermalsen – Dordrecht, Zwolle – Emmen, Nijmegen – Venlo – Roermond und anderen Strecken vorgesehen.
Die Züge haben eine Länge von 74,4 m, eine Breite von 2,78 m und wiegen 136 Tonnen. Die Zuggarnituren bestehen aus drei Wagenkästen. Die Züge ruhen auf sechs Drehgestellen, so ist die Achsfolge ist Bo'Bo' + 2'2' + 2'2'. In einem der Endwagen (mBDk) ist der Motorraum, so war dieser nur Hälfte für Passagiere zugänglich. Diese Endwagen hat zudem einen Gepäckraum von 9 m² und einer Tragkraft von 1.500 kg. Dieser Gepäckraum ist von außen über eine Schiebetür und vom Passagierraum zugänglich. Ein Zug verfügt über 202 Sitzplätze, aufgeteilt in 24 Plätze der ersten Klasse, 168 Plätze der zweiten Klasse und 10 Klappsitze.
Die dreiteiligen Dieseltriebzügen waren mit einem 16-Zylinder-Viertakt-V- Dieselmotor mit Büchi-Hochdruckaufladung und Ladeluftkühlung des Typs Werkspoor RUHB 1616 ausgestattet. Der Motor mit einer Ricardo-Wirbelkammereinspritzung ausgerüstet. Der Motorhubraum betrug 64,339 Liter (4,021 Litern je Zylinder, Bohrung Ø 160 mm x 200 mm Hub). Die Motorleistung betrug 1.000 PS (736 kW) bei 1.400 U/min, die Leerlaufdrehzahl lag bei 800 U/min. Dieser Dieselmotor trieb einen direkt gekuppeltem Hauptgenerator vom Typ Heemaf GMT 1040 an. Dieser Generator liefert eine Leistung von 625 kW bei einer Spannung von 700 Volt. Der erzeugte Strom treibt die 4 Vickers AEI-Traktionsmotoren vom Typ MV 139, oder Heemaf Typ GT 38-22 (mit gleichen Spezifikationen), an. Jeder E-Motor hat eine Leistung von 147 kW (PS) bei 700 Volt. Der Zug verfügt so über eine Gesamttraktionsleistung von 588 kW am Rad. Die Aufhängung dieser Motoren entspricht der Aufhängung einer Straßenbahn. Der Fahrmotor ruht auf einer Seite auf einem Stahlgussrohr, welches mit zwei Kegellagern auf der Achse gelagert ist. Das Motorgehäuse wird mit zwei Deckeln auf das Stahlgussrohr gummigelagert geklemmt. Der Antrieb der Motorwelle erfolgt über ein Ritzel, das ein Zahnrad auf der
Radwelle antreibt. Das Übersetzungsverhältnis beträgt 17:65. Der Zug ist für eine Geschwindigkeit von 140 km/h ausgelegt, im Planbetrieb wurde eine Geschwindigkeit von 125 km/h gefahren. Zur Stromversorgung des Steuerstroms und der Beleuchtung sind am Hauptgenerator ein Generator und ein Hilfsgenerator der Firma Heemaf, Typ GMT 370/20, installiert. Der Antrieb erfolgt mittels Keilriemen. Mit einer Leistung von 30 kW liefert der Hilfsgenerator 145 Volt für Wechselrichter, Steuerstrom und Kabinenheizung.
Der Triebzug ist mit einem Kraftstofftank mit einem Fassungsvermögen von 1.675 Litern ausgestattet.
Ab 1968 wurden die Züge in der neuen NS Hausfarbe Gelb lackiert. Ab 1972 wurden die Schiebetüren durch die inzwischen von Mat ’64 eingeführten und erfolgreich erprobten Pendeltüren ersetzt. Lediglich die Schiebetür im Gepäckraum blieb erhalten.
1980 begann man damit die Werkspoor Dieselmotore gegen einen V-12-Zylinder-Viertakt-Dieselmotor mit Abgasturboaufladung und Ladeluftkühlung vom Typ MGO-175 BSHR vom französischer Hersteller SACM (Société Alsacienne de Constructions Mécaniques mit Sitz in Mulhouse, Elsass). Der Motorhubraum betrug nun 53,7 Liter (Bohrung Ø 180 mm x 175 mm Hub). Die Motorleistung betrug nun 1.430 PS (1.050 kW) bei 1.500 U/min. Dieser Austausch wurde notwendig, da Werkspoor 1977 die Herstellung von Teilen für den RUHB-Dieselmotor einstellt. Die Ersatzteilversorgung wurde bereits 1976 problematisch. Um genügend Motoren zur Verfügung zu haben, wurde ein neuer Lieferant gesucht und die Motoren von SACM. Neben dem Austausch des Dieselmotors wurde auch das Kühlsystem modifiziert. Durch den Motorentausch konnten 15 % Kraftstoff gespart werden und die neuen Motoren machten weniger Lärm.
TECHNISCHE DATEN:
Serie: NS DE 3 – Plan U „Rode Duivel“ (Roter Teufel)
Gebaute Anzahl: 42
Nummerierung: 111-152 (191-195)
Typ: dieselelektrischer Triebzug
Baujahre: 1960-1963
Ausmusterung: 2003
Hersteller: Werkspoor N.V. in Utrecht
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo'Bo' + 2'2' + 2'2' (12 Achsen in 6 Drehgestellen)
Zusammensetzung: mBDk + B + ABk
Länge über Kupplung: 74.430 mm
Breite: 2.780 mm
Höhe: 3.770 mm
Treib- und Laufraddurchmesser: 950 mm (neu)
Dieselmotor: 16-Zylinder Werkspoor RUHB 1616, ab 1980 12-Zylinder
SACM MGO-175 BSHR (Beschreibungen s.o.)
Motorleistung: 736 kW (1.000 PS)
Übersetzung: 17:65
E-Antriebsmotoren: 4 Stück Vickers Typ MV 139 oder Typ GT 38-22
E-Motordauerleistung: 4 x 147 kW = 588 kW
Höchstgeschwindigkeit: 125 km/h (Planmäßig) / 140 km/h (Konstruktiv)
Eigengewicht: 136 t
Anzahl der Doppeltüren je Seite: 6
Sitzplätze (gesamt): 202
Sitzplätze in der 1. Klasse: 24
Sitzplätze in der 2. Klasse: 168
Anzahl der Klappsitze: 10
Gepäckraum: 9 m² mit 1.500 kg Nutzlast
Tankvolumen: 1675 Liter
Kupplung: Scharfenberg
Armin Schwarz
Armin Schwarz

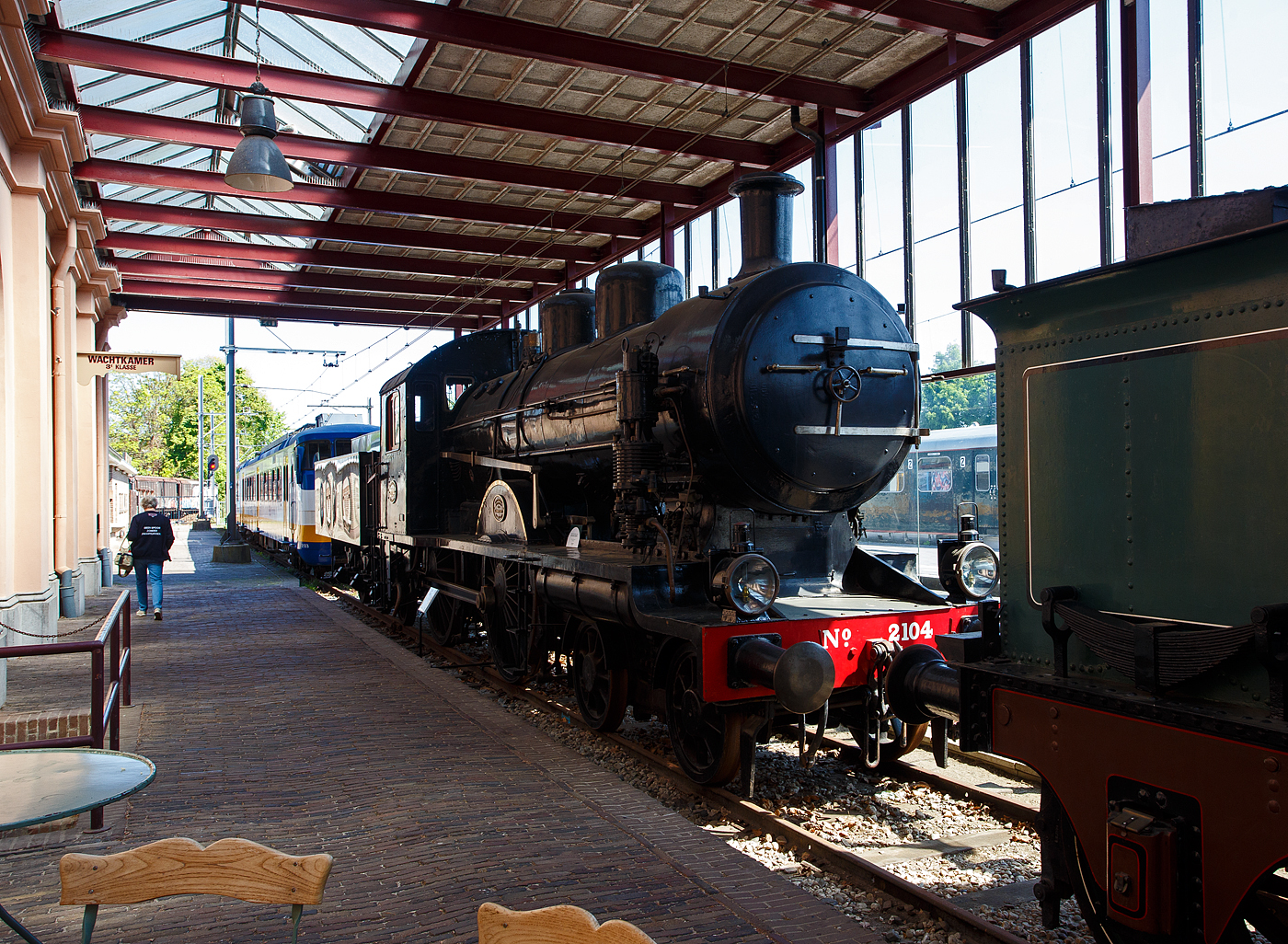

Die 1914 gebaute 2'B Schnellzug-Dampflokomotive NS N° 2104 „Blikken Tinus“ (blecherner Martin) der NS-Baureihe 2100, ex HSM 504, am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaanstation.
Die Dampflok wurde 1914 von der BMAG - Berliner Maschinenbau-Actien-Gesellschaft vormals L. Schwartzkopff in Berlin unter der Fabriknummer 5304 gebaut und als HSM 504 an die Hollandse IJzeren Spoorweg-Maatschappij (Holländische Eisenbahn-Gesellschaft) geliefert.
Die Lokomotiven der Baureihe NS 2100 waren Schnellzugdampflokomotiven der Nederlandse Spoorwegen (NS), die von der Hollandsche IJzeren Spoorweg-Maatschappij (HSM) übernommen wurden.
Die Lokomotiven hatten die Achsfolge 2’B. Die Serie wurde vom HSM-Ingenieur Willem Hupkes für die Beförderung der immer schwereren Personen- und Schnellzüge konzipiert. Die ersten 5 Loks (HSM 501 – 505) wurden 1914 von der BMAG in Deutschland gebaut, 1916 bis 1919 folgten 15 Stück (516 – 530) von Werkspoor in Amsterdam (NL), 1920 folgten 10 Stück (506-515) von der BMAG aus Deutschland, sowie 5 Stück (531 – 535) von Werkspoor aus Amsterdam.
Da das Konkurrenzunternehmen der HSM, die SS - Maatschappij tot Exploitatie van Staatsspoorwegen (Gesellschaft zur Nutzung der Staatseisenbahnen) zu stärkeren 2’C-Maschinen der Serie SS 700 übergegangen war, konnte die HSM nicht zurückbleiben. Obwohl ein HSM-Entwurf für eine 2’C-Maschine bekannt ist, wurde letztlich eine 2’B-Lokomotive ausgewählt. Dies lag jedoch nicht an der begrenzten Länge der Drehscheiben, wie oft fälschlicherweise angenommen wird. Die Maschinen hatten jedoch die maximal zulässige Achslast von 17 Tonnen und die größten Antriebsräder (Ø 2.100 mm) in den Niederlanden, weshalb sie ideal für Schnellzüge waren. Wegen des rasselnden Geräuschs der Kuppelstangen wurden sie vom Personal „Blikken Tinus“ – deutsch blecherner Martin – genannt. Die Lokomotiven wurden von der Berliner Maschinenbau-AG vormals L. Schwartzkopff (BMAG) in Berlin und Werkspoor in Amsterdam gebaut.
Bedingt durch den Ersten Weltkrieg wurde 1917 eine Zweckgemeinschaft der unabhängigen Eisenbahngesellschaften HSM (Hollandsche IJzeren Spoorweg-Maatschappij) und SS (Maatschappij tot Exploitatie van Staatsspoorwegen) gegründet. Die beiden Gesellschaften errichteten einen gemeinsamen Bahnbetrieb, blieben aber rechtlich unabhängig. Dies änderte sich 1938, als HIJSM und SS vollständig fusionierten und in der AG NS (Nederlandse Spoorwegen, früher Nederlandsche Spoorwegen geschrieben) aufgingen. Das Rollmaterial wurde bereits 1921 zusammengelegt, so wurden die Lok zur NS 2104 nummeriert. Die Lokomotive 2104, ehemals HSM 504, wurde als letzte dieser Baureihe 1954 ausgemustert und blieb im Nederlands Spoorwegmuseum erhalten.
TECHNISCHE DATEN:
Hersteller: BMAG in Berlin und Werkspoor in Amsterdam
Baujahre: 1914 bis 1920
Gebaute Anzahl: 35
Spurweite: 1.435 mm (Normalspur)
Achsfolge: 2'B (engl. 4-4-0), gekuppelt mit dreiachsigem Tender
Länge über Puffer: 17.845 mm
Treibraddurchmesser: 2.100 mm (neu)
Laufraddurchmesser (Lok): 990 mm (neu)
Laufraddurchmesser (Tender): 1.105 mm (neu)
Höhe: 4.370 mm
Höchstgeschwindigkeit: 110 km/h
Dienstgewicht: 105 t (61 t Lok und 44 t Tender)
Anfahrzugkraft: 7.660 kg
Rostfläche: 2,4 m²
Gesamtheizfläche: 154 m² (Strahlungs- 12 m², Rohr- 107 m² und Überhitzer- 35 m²
Kesselüberdruck: 12,4 kg/cm²
Anzahl der Zylinder: 2 (Ø 530 mm x 660 mm Hub)
Steuerung: Walschaerts
Wasservorrat: 19 m³
Kohlevorrat: 6,0 t
