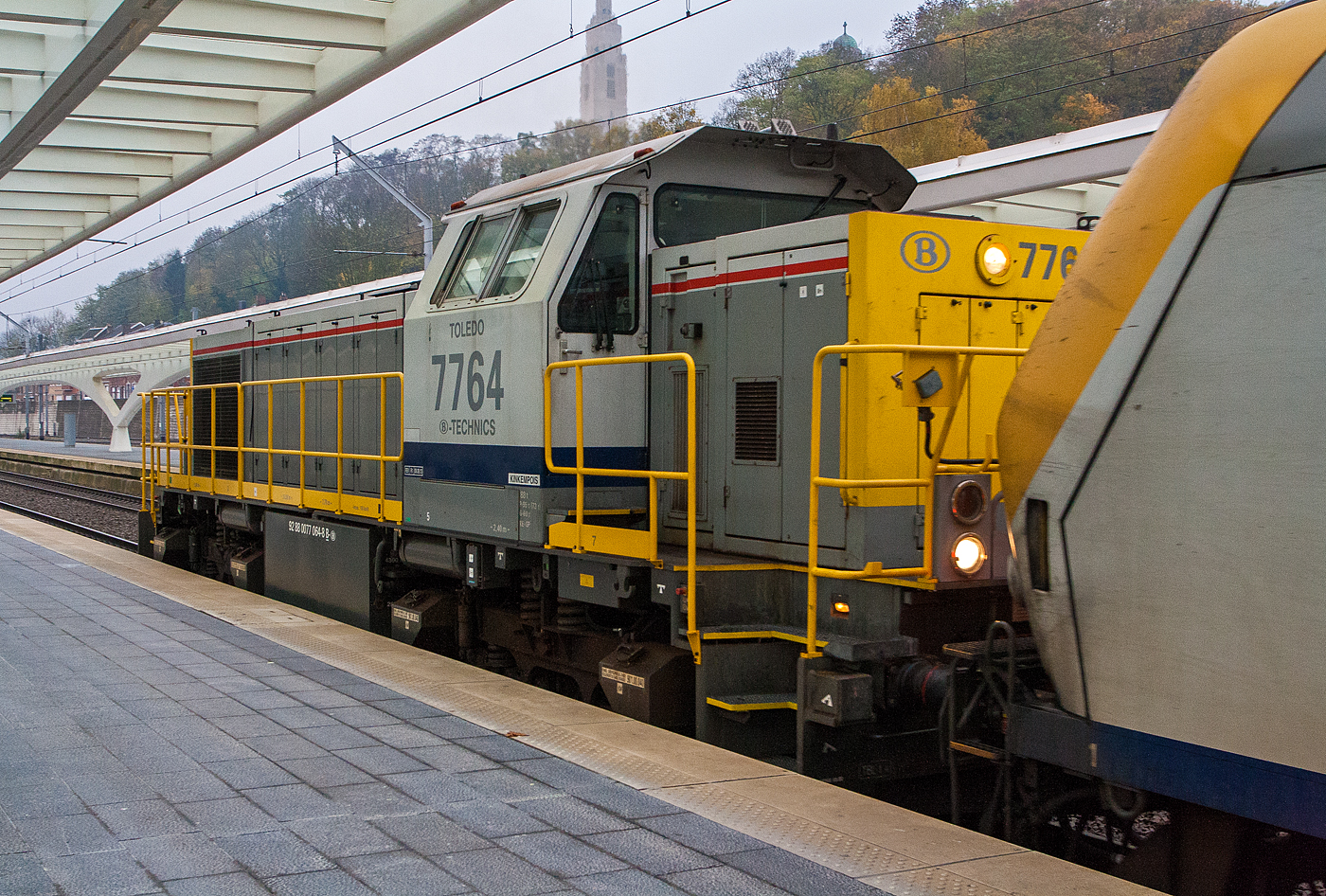

Die SNCB/NMBS HLD 7764 "Toledo" leistet am 23 November 2013, einem IC nach Ostende, vom Bahnhof Lüttch-Guillemins, Schubhilfe.

Nach der Ausfahrt vom Bahnhof Lüttch-Guillemins (Gare de Liège-Guillemins) in Richtung Brüssel, der Bahnstrecke Brüssel – Lüttich (Linie 36) folgt bald die 30 ‰ steile Rampe Haut Pré, darum muss bei langen schweren Zügen eine Lok Schubhilfe leisten. Früher war oben am Haut Pré die Bergstation einer Kabelzuganlage. Hier kommt die SNCB/NMBS HLD 7764 "Toledo" am 23.11.2013 nach getaner Arbeit (Schubhilfe) retour.

Die Lok wurde 2002 unter der Fabriknummer 1000981 bei Vossloh in Kiel gebaut, sie trägt die NVR-Nummer: 92 88 0077 064-8 B-B.

Die HLD77 ist eine speziell auf die Belange der Belgischen Staatsbahn (SNCB) zugeschnittene Weiterentwicklung der G 1205. Zwischen 1999 und 2005 wurden insgesamt 170 Lokomotiven an die SNCB geliefert. Neben dem belgischen Dieselmotor, einen Anglo-Belgian Cooperation 6-Zylinder-Dieselmotor vom Typ 6DZC-1000-144A mit 1.150 KW Leistung, und dem elektrischen Hilfsbetriebekonzept ohne Hydrostatikanlage unterscheidet sie sich in zahlreichen Details von den Standardloks, womit den speziellen Wünschen des Kunden Rechnung getragen wurde. Das Turbowendegetriebe verfügt über ein im Stillstand schaltbares Stufengetriebe für zwei Geschwindigkeitsbereiche. Die Leistungsübertragung vom Getriebe geschieht über Kardanwellen (Gelenkwellen) auf alle 4 Achsen.

Die Lokomotiven kommen im Rangier- und Streckendienst zum Einsatz. Die Lokomotiven 7771 bis 7790 sind zusätzlich in Deutschland und den Niederlanden zugelassen und mit den entsprechenden Zugsicherungen ausgerüstet.

TECHNISCHE DATEN:
Baujahre: 1999 - 2005
gebaute Stückzahl: 170
Spurweite: 1.435 mm (Normalspur)
Achsfolge: B´B´
Länge über Puffer: 15.590 mm
Drehzapfenabstand: 7.770 mm
Achsabstand im Drehgestell: 2.400 mm
größte Breite: 3.052 mm
größte Höhe über Schienenoberkante: 4.220 mm
kleinster befahrbarer Gleisbogen: R 75 m
Dienstgewicht: 90 t

Motordaten:
Dieselmotorhersteller: Anglo-Belgian Cooperation AG (ABC), Gent (Belgien)
Motorart: Wassergekühlter Mittelschnellläufer Viertakt-6-Zylinder-Reihendieselmotor mit Turboaufladung und Ladeluftkühlung (Wassergekühl), sowie Direkteinspritzung (eine Pumpe/Zylinder)
Motortyp: 6(T)DZC-1000-144A
Motorleistung: 1.150 kW (1.536 PS)
Motordrehzahl: 1.000 U/min
Hubraum: 95,7 Liter (Bohrung Ø 256 mm x 310 mm Hub)

Getriebe: Voith L4r4zseU2a
Hilfsgenerator, dreiphasig: 65–130 kW
Höchstgeschwindigkeit: 60 km/h / 100 km/h (Rangier-/Streckengang)
Anfahrzugkraft: 265 / 210 kN (Rangier-/Streckengang)
Kraftstoffvorrat: 4.200 l
kleinster befahrbarer Gleisbogen: R 75 m
