Detailbild des mittigen Jakobs-Laufdrehgestell SF 7500 des HLB 563 802 / 563 902 (94 80 0563 802-8 D-HEB / 94 80 0563 902-6 D-HEB), einer der drei neuen zweiteiligen Hybridtriebzüge (E/Akku) der

(ID 880115)

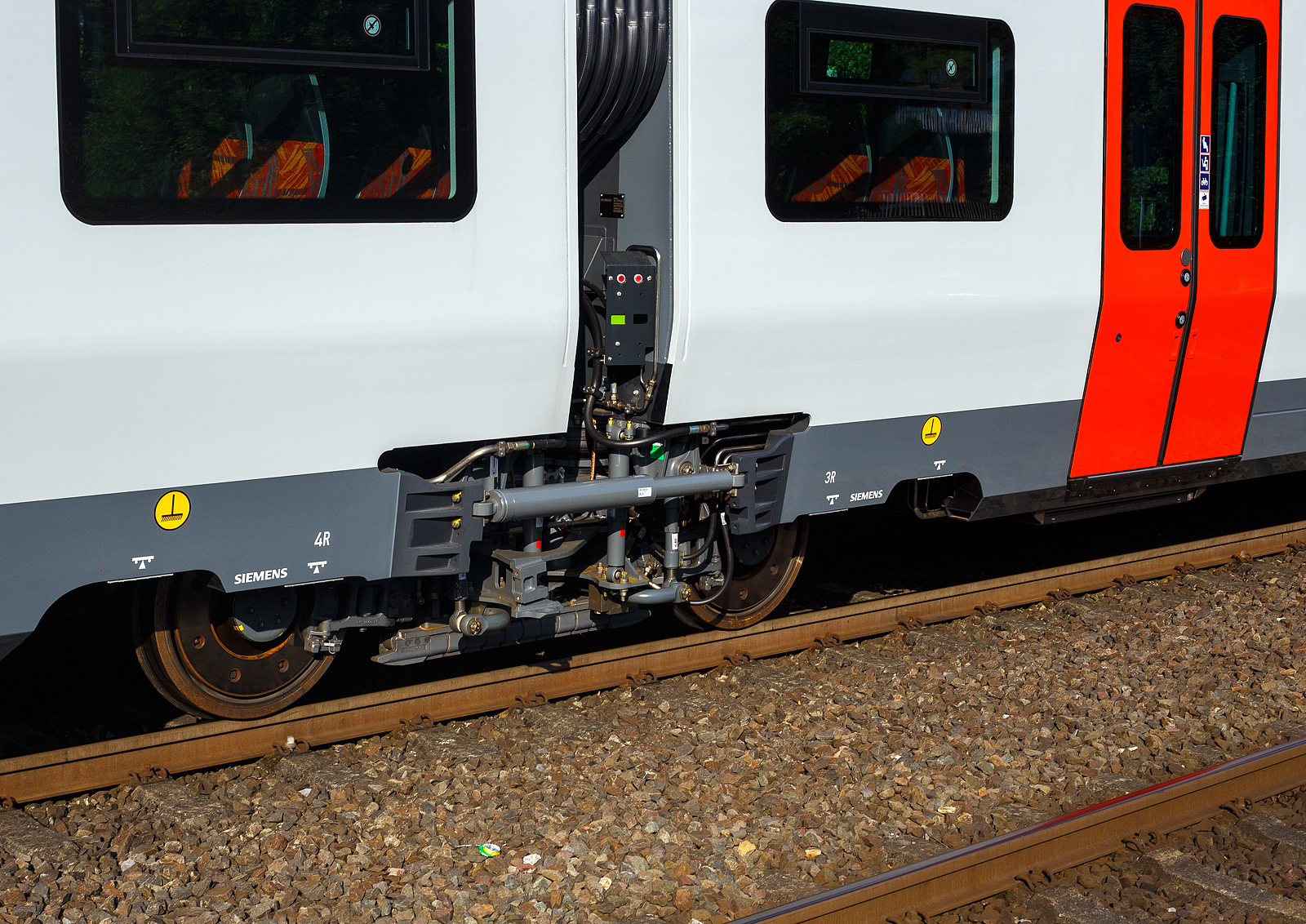

Detailbild des mittigen Jakobs-Laufdrehgestell SF 7500 des HLB 563 802 / 563 902 (94 80 0563 802-8 D-HEB / 94 80 0563 902-6 D-HEB), einer der drei neuen zweiteiligen Hybridtriebzüge (E/Akku) der BR 563 vom Typ SIEMENS Mireo Plus B der HLB (Hessische Landesbahn GmbH). Er fährt am 02 Mai 2025 auf Leerfahrt durch den Bahnhof Kirchen/Sieg in Richtung Betzdorf, hier hat er kurz Hp 0.

Die Drehgestellplattform SF 7500 umfasst End-Trieb-Drehgestelle wie auch Jakobs-Trieb- und Laufdrehgestelle.

Die Fahrwerke zeichnen sich durch hohe Achslasten, ihre Leichtbauweise sowie durch eine hohe Ausstattungsvarianz aus. Die SF 7500 Fahrwerke sind die konsequente Weiterentwicklung der Baureihe SF 7000, die sehr erfolgreich in der Desiro City Flotte im Vereinigten Königreich Verwendung findet. Auch beim SF 7500 wurde das Prinzip der Innenlagerung umgesetzt.

Die Fahrwerke haben einen geringen Bogenwiderstand und sind sehr kompakt konzipiert. Trotzdem bieten sie ausreichend Einbauraum für einen leistungsfähigen und effizienten Antrieb. Prinzipiell können alle Fahrwerkstypen mit einer MG-Bremse ausgestattet werden.

TECHNISCHE DATEN (Jakobs-Laufdrehgestelle):
Spurweite: 1.435 mm (Normalspur)
Fahrwerksplattform: SF 7500
Betriebsgeschwindigkeit: bis 160 km/h
Radsatzlast (EN 13103/13104): 20 t
Raddurchmesser neu/abgenutzt: 880 mm / 810 mm
Radsatzstand: 2600 mm
Höhe Drehgestell Oberkante Luftfeder: ca. 1050 mm
mechanische Bremse Radscheibenbremse
Gewicht Drehgestell inkl. Radscheiben- und MG-Bremse: 6,3 t Ca.

Quelle: SIEMENS

Armin Schwarz 03.05.2025, 38 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/640, Blende: 10/1, ISO400, Brennweite: 50/1

0 Kommentare, Alle Kommentare

Kommentar verfassen

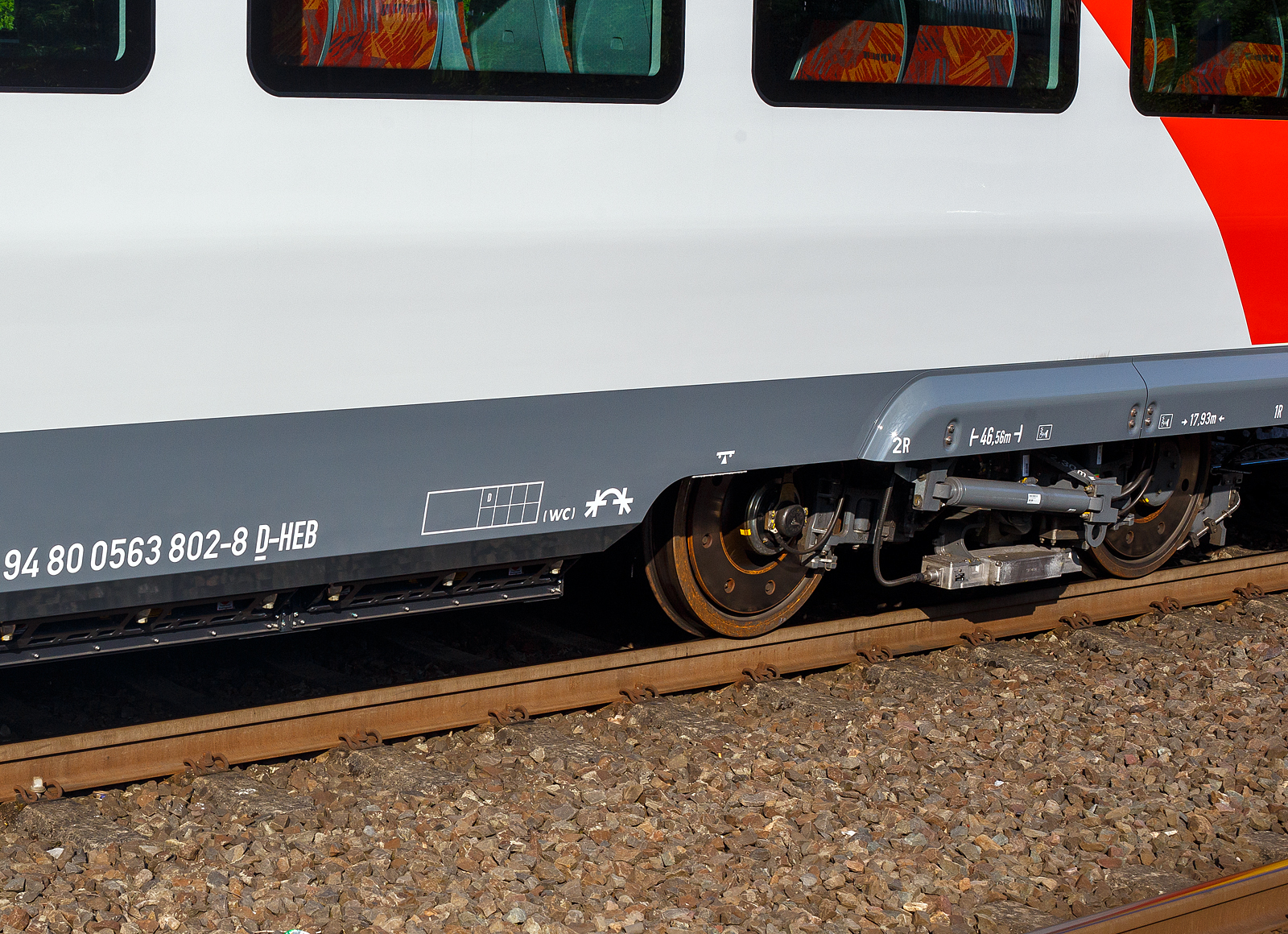

Detailbild eines der beiden End-Triebdrehgestelle SF 7500 des HLB 563 802 / 563 902 (94 80 0563 802-8 D-HEB / 94 80 0563 902-6 D-HEB), einer der drei neuen zweiteiligen Hybridtriebzüge (E/Akku) der BR 563 vom Typ SIEMENS Mireo Plus B der HLB (Hessische Landesbahn GmbH). Er fährt am 02 Mai 2025 auf Leerfahrt durch den Bahnhof Kirchen/Sieg in Richtung Betzdorf, hier hat er kurz Hp 0. Die Drehgestellplattform SF 7500 umfasst End-Trieb-Drehgestelle wie auch Jakobs-Trieb- und Laufdrehgestelle. Die Fahrwerke zeichnen sich durch hohe Achslasten, ihre Leichtbauweise sowie durch eine hohe Ausstattungsvarianz aus. Die SF 7500 Fahrwerke sind die konsequente Weiterentwicklung der Baureihe SF 7000, die sehr erfolgreich in der Desiro City Flotte im Vereinigten Königreich Verwendung findet. Auch beim SF 7500 wurde das Prinzip der Innenlagerung umgesetzt. Die Fahrwerke haben einen geringen Bogenwiderstand und sind sehr kompakt konzipiert. Trotzdem bieten sie ausreichend Einbauraum für einen leistungsfähigen und effizienten Antrieb. Prinzipiell können alle Fahrwerkstypen mit einer MG-Bremse ausgestattet werden. TECHNISCHE DATEN (Triebdrehgestell): Spurweite: 1.435 mm (Normalspur) Fahrwerksplattform: SF 7500 Betriebsgeschwindigkeit: bis 160 km/h Radsatzlast (EN 13103/13104): 20 t Raddurchmesser neu/abgenutzt: 880 mm / 810 mm Radsatzstand: 2.300 mm Höhe Drehgestell Oberkante Luftfeder: ca. 974 mm mechanische Bremse: Radscheibenbremse Gewicht Drehgestell inkl. Antrieb, Radscheiben- und MG-Bremse: 8,5 t Quelle: SIEMENS 
