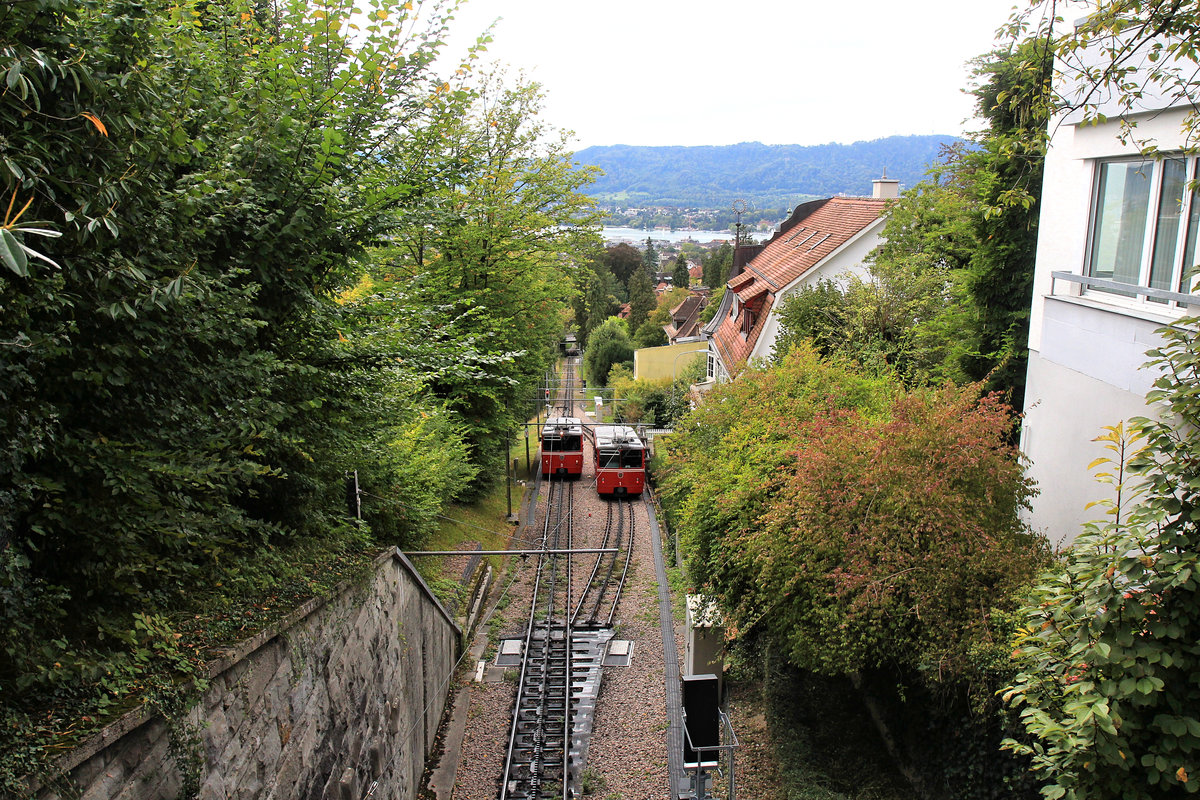

Dolderbahn, Zürich, die interessante Kreuzung: Nun wird das obere Einfahrtsgleis in gerade Stellung verschoben, damit Wagen 2 durchfahren kann.
(ID 715127)
Dolderbahn, Zürich, die interessante Kreuzung: Nun wird das obere Einfahrtsgleis in gerade Stellung verschoben, damit Wagen 2 durchfahren kann.
Peter Ackermann 05.10.2020, 146 Aufrufe, 0 Kommentare
0 Kommentare, Alle Kommentare
Kommentar verfassen
Der elektrischer Zahnradtriebwagen Bhe 1/2 Nr. 1 der Dolderbahn muss am 06.06.2015 in der Ausweichstelle auf den Gegentriebwagen Nr. 2 warten.
Die beiden Elektrischer Zahnradtriebwagen Bhe 1/2 der Dolderbahn
Im Jahr 1972 stellte die Dolderbahn- Betriebs AG den Seilbahnbetrieb ein, verlängerte die Strecke um rund 500 m auf 1,3 km und verlegte eine Lamellenzahnstange (System von Roll) in das erneuerte Gleis. Für den Zahnradbetrieb lieferte die SLM 1973 zwei zweiachsige Zahnradtriebwagen. Jeder dieser Zahnradtriebwagen hat talseitig eine Triebachse und bergseitig eine Bremsachse. Ein im Untergestell in Längsrichtung angeordneter Fahrmotor treibt über eine Kardanwelle und ein zweistufiges Getriebe das Triebzahnrad an. Die Verbundbauweise des Wagenkastens mit dem Untergestell ergibt eine selbsttragende, leichte und solide Konstruktion. Volle Betriebssicherheit wird durch eine elektrische Widerstandsbremse, eine Zahnradbremse sowie eine Klinkenbremse gewährleistet.
TECHNISCHE DATEN:
Hersteller: SLM (Schweizerische Lokomotiv- und Maschinenfabrik), Winterthur
Elektrischen Ausrüstung: BBC (Brown, Boveri & Cie. AG), Baden
Spurweite: 1.000 mm (Meterspur)
Zahnstangensystem: von Roll
Achsformel: 2z
Max. Steigung: 196 ‰
Länge über Puffer: 11.520 mm
Achsabstand: 5.400 mm
Laufraddurchmesser: 690 mm
Teilkreisdurchmesser Treib- und Bremszahnrad: 573 mm
Eigengewicht: 14,4 t
Max. Zuladung: 7,8 t
Leistung: 131,5 kW (dauernd) / 149,5 kW (einstündig)
Zugkraft: 22,9 kN (dauernd) / 27,2 kN (einstündig)
Höchstgeschwindigkeit: 25 km/h (Bergfahrt) / 16 km/h (Talfahrt)
Getriebeübersetzung: 1 : 10,45
Sitzplätze: 26
Stehplätze: 74
Fahrdrahtspannung: 600 V = (DC)
Die Dolderbahn ist eine Privatbahn in der Stadt Zürich. Die Zahnradbahn erschließt das Dolder-Gebiet im Quartier Hottingen ab der Haltestelle Römerhof am Römerhofplatz auf 444 Metern über Meer und endet in der Station Dolder auf dem Adlisberg auf 606 Metern über Meer. Die Bahn dient nebst der Verbindung mit dem Wohnquartier auch als Zubringer für zwei Hotels, dem Wellenbad Dolder, der offenen Eisbahn Dolder und dem als Naherholungsgebiet dienenden Adlisberg.
Die Betreibergesellschaft wurde 1893 gegründet. 1895 wurde der Betrieb als Standseilbahn aufgenommen. Sie führte auf einer Strecke von rund 800 Metern vom Römerhofplatz zum Hotel Waldhaus Dolder auf 548 Metern über Meer.
Zur Verbindung mit dem Grand Hotel Dolder wurde am 5. Juli 1899 ein meterspuriges Tram in Betrieb genommen. Es wurde mit einem einzigen Wagen gleicher Bauart wie die StStZ-Wagen 57–84 betrieben. Die Strecke hatte keine direkte Verbindung zum Zürcher Tramnetz, jedoch sorgte die StStZ für den Unterhalt des Motorwagens und stellte während einer längeren Revision einen Ersatzwagen. Am 31. Dezember 1930 wurde das Dolder-Tram eingestellt und ein Bus übernahm die Verbindung zwischen Waldhaus und Grand Hotel.
Zwischen 1972 und 1973 wurde die Standseilbahn durch eine Zahnradbahn ersetzt und die Strecke bis zum Grand-Hotel Dolder verlängert. Weil dazu eine Kurve nötig war, wurde aus der Seil- eine Zahnradbahn. Seither misst sie 1.328 Meter und überwindet dabei eine Höhendifferenz von 162 Metern mit einer Neigung von maximal 19,6 Prozent. Weitere Vorteile gegenüber einer Standseilbahn sind, die Bahntrasse kann besser dem Gelände angepasst werden, die Ausweichstelle muß nicht genau in der Mitte der Bahnstrecke liegen. Zudem ist ein Einwagenbetrieb oder ein späterer Ausbau für automatischen Betrieb möglich.
Armin Schwarz
Armin Schwarz
Der elektrischer Zahnradtriebwagen Bhe 1/2 Nr. 1 der Dolderbahn erreicht am 06.06.2015 die Ausweichstelle.
Im Vordergrund sieht man sehr gut die Schwenkweiche, Schleppweiche oder auch Schiebeweichen (Federweiche) mit dem Zahnstangensystem „von Roll“. Die von der Firma Von Roll (heute Tensol) entwickelte Zahnstange ist nur dem Namen nach eine Lamellenzahnstange, nämlich eine einlamellige. Sie hat dieselbe Zahnteilung (100 mm) wie die Riggenbach'sche und die Strub'sche Zahnstange (aus welcher sie auch entwickelt wurde). Von letzterer unterscheidet sie sich nur in der Grundform, einfaches Breitflach-Profil anstatt einer Keilkopfschiene ähnliches Profil. Die von Roll Zahnstange kommt in erster Linie bei Neubauten sowie als preisgünstiger Ersatz alter Zahnstangen nach den Systemen Riggenbach oder Strub zur Anwendung. Sie ist zwar dicker (30–80 mm, je nach Zahndruck) als eine der Lamellen nach Abt, doch ihre Biegsamkeit ist ausreichend, um flexibler als die Originale nach Riggenbach oder Strub anwendbar zu sein. Sie kann auch durchgehend verschweißt werden. So sind auch diese Schwenkweichen einfach machbar.
Bei der Schiebeweiche wird ein Teilstück der gesamte Fahrbahn (ganze Gleises mit Zahnstange) verschwenkt bzw. verbogen, es gibt beim herkömmlichen Zweischienengleis keine durchlaufenden Außenschienen. Die Weichenzungen sind hier gerade und an der Weichenspitze beweglich gelagert, die Stellvorrichtung liegt am inneren Ende der Weichenzunge und verschiebt die Schienen und Zahnstange auf den geraden oder den abzweigenden Strang. Anstelle eines Herzstückes haben Schleppweichen, die von Fahrzeugen mit Spurkranzrädern befahren werden, ein drehbares Schienenstück, welches in den zu befahrenden Schienenstrang gedreht wird.
Die ersten Eisenbahnweichen waren Schleppweichen. Da sie insbesondere bei höheren Geschwindigkeiten nicht betriebssicher waren, wurden sie bei den Eisenbahnen bald durch andere Bauformen ersetzt. Ihr Einsatzgebiet sind heute meist noch Bergbahnen, die aus Sicherheitsgründen über doppelte Spurkränze verfügen oder mit Zangenbremsen ausgestattet sind. Ein bekanntes Beispiel dafür sind die Rigi-Bahnen.
Seit 1999 setzen die Rigi-Bahnen neu entwickelte, als Federweichen bezeichnete Zahnstangenweichen ein, in welchen das Gleis von der einen Endlage in die andere entlang einer definierten Kurve gebogen wird. Die Konstruktion hat weniger bewegliche Teile als eine übliche Zahnstangenweiche und benötigt keine Weichenheizung.
Armin Schwarz
Armin Schwarz
Dolderbahn, Zürich: Diese 1895 in Betrieb genommene Bahn war bis 1973 eine Drahseilbahn und führte ins Waldhaus Dolder. Seither fahren die beiden 2-achsigen Zahnradtriebwagen weiter hinauf bis auf die Anhöhe. Im Bild Wagen 1 bei der Einfahrt in die Talstation Römerhof. 24.Sep.2020
