Es raucht und dampft in Vevey...
(ID 823752)

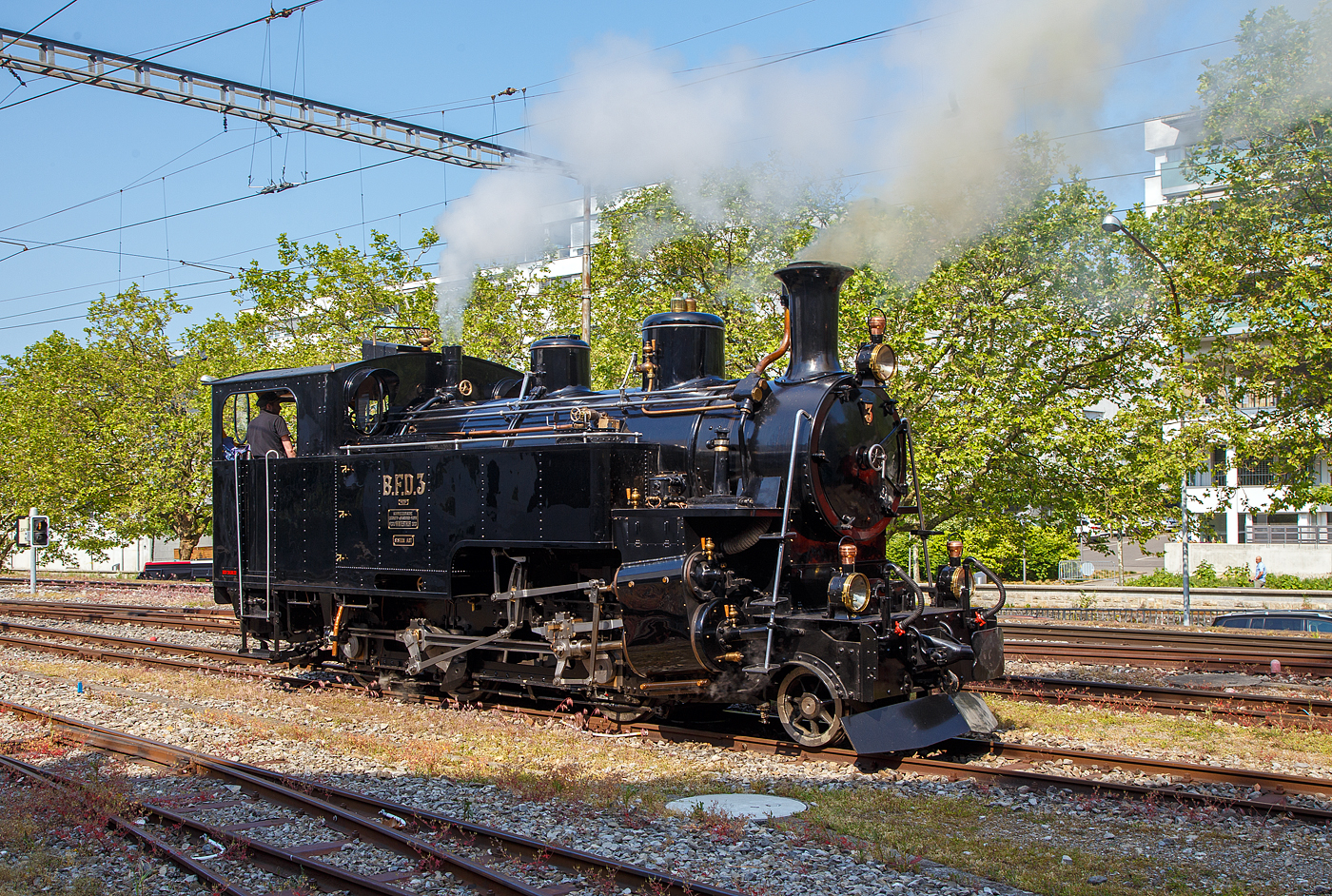

Es raucht und dampft in Vevey...
Die Dampflokomotive für gemischten Adhäsions- und Zahnradbetrieb BFD 3 HG 3/4 (Brig–Furka–Disentis-Bahn), später FO 3 (Furka-Oberalp-Bahn), heute im Bestand der Museumsbahn Blonay–Chamby, rangiert am 28.05.2023 in Vevey. Am Pfingstwochenende fand bei der das Schweizer Dampffestival 2023 / Festival suisse de la Vapeur 2023 statt.
Die Lok Nr. 3 wurde 1969 der Museumsbahn Blonay–Chamby (BC) geschenkt, während Nr. 4 als Reserve weiterhin bei der Furka-Oberalp-Bahn (FO) blieb und hauptsächlich für Nostalgiefahrten verwendet wurde. Mit Ablauf der Untersuchungsfristen wurde sie (FO 4) 1972 abgestellt. Nach einigen Stationen ging die Lok 4 im Jahr 1997 zunächst leihweise an die Dampfbahn Furka-Bergstrecke über. Anschließend wurde sie in der DFB-Werkstätte betriebsfähig aufgearbeitet und 2006 in Betrieb genommen. Die Lok wurde historisch korrekt restauriert und vollständig schwarz lackiert. Anlässlich der Eröffnung des Streckenabschnitts Gletsch–Oberwald im Jahr 2010 ging die Lok als Geschenk an die DFB über.
Auch die ehemaligen FO Loks 1 und 9, sowie Überresten der Loks 2 und 8, sind heute bei der Dampfbahn-Furka-Bergstrecke. Unter der Bezeichnung „Back to Switzerland“ kehrten die vier HG 3/4 aus Vietnam 1990 Jahre in die Schweiz zurück.
Die HG 3/4 Dampflokomotiven haben vier Zylinder, zwei außenliegende für den Adhäsionsantrieb und zwei innenliegende für den Zahnradantrieb.
TECHNISCHE DATEN:
Länge über Puffer: 8.754 mm
Dienstgewicht: 42 t
Triebraddurchmesser: 910 mm
Laufraddurchmesser: 600 mm
Zahnrad Teilkreis: 688 mm
Zahnrad Zähne/Teilung: 18 Zähne / 120 mm (Abt 2-lamellig)
Anhängelast 110 ‰ Steigung: 60 t
Max. Geschwindigkeit Adhäsion: 45 km /h
Max. Geschwindigkeit Zahnrad: 20 km/h
Leistung: 600 PS (440 kW)
Antriebssystem: Getrennte Adhäsions- & Zahnradmaschine nach System Abt als Heissdampf Vierzylinderverbundmaschine
Bremsen: Vakuumbremse, Riggenbach'sche Gegendruckbremse
Steuerung Adhäsion: Walscherts Kolbenschieber
Steuerung Zahnrad: Joy Kolbenschieber
Zylinderdurchmesser Adhäsion: 420 mm
Zylinderdurchmesser Zahnrad: 560 mm
Kesseldruck: 14 bar
Rostfläche / Heizfläche:1,3 m² / 63 m²
Siede- / Rauchrohre: 95 / 15 Rohre
Kesselwasser-Inhalt: 2,6 m³
Wasservorrat: 3,15 m³
Kohlenvorrat: ca. 1,3 t
Armin Schwarz 06.09.2023, 149 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Datum 2023:05:28 10:14:35, Belichtungsdauer: 1/125, Blende: 10/1, ISO250, Brennweite: 35/1
0 Kommentare, Alle Kommentare
Kommentar verfassen
50 Jahre BC - MEGA STEAM FESTIVAL der Museumsbahn Blonay–Chamby:
Die DFB HG 3/4 Nr. 4, ex B.F.D. 4 (Brig-Furka-Disentis, später FO - Furka-Oberalp), steht am 19.05.2018 bei der Bekohlungsanlage in Chaulin.
Die B.F.D. HG 3/4 ist eine von zehn von der Schweizerische Lokomotiv- und Maschinenfabrik (SLM) gebauten Dampflokomotiven für gemischten Adhäsions- und Zahnradbetrieb für die Brig-Furka-Disentis. Diese hier wurde 1913 unter der Fabriknummer 2318 gebaut.
Geschichte:
Die damalige Bahngesellschaft Brig-Furka-Disentis (BFD) beschaffte in den Jahren 1913 und 1914 zur Betriebsaufnahme ihrer Strecke bei der Schweizerischen Lokomotiv- und Maschinenfabrik Winterthur (SLM) die 10 Dampflokomotiven HG 3/4 Nr. 1-10, ausgeführt als Heissdampf-Vierzylinderverbund-Maschinen mit getrenntem Adhäsions- und Zahnradantrieb nach „System Abt“.
Die 10 Dampflokomotiven gingen 1926 an die als Nachfolgegesellschaft der BFD gegründete Furka-Oberalp-Bahn (FO) über und leisteten bis zum Abschluss der Elektrifikation im Jahre 1942 auf der gesamten 100 km langen Strecke Brig-Disentis zuverlässig ihren Dienst.
1947 wurden die Lokomotiven Nr. 1, 2, 8 und 9 nach Indochina (heutiges Vietnam) verkauft, wo Sie auf der Strecke Song Pha – Dalat bis in die Siebzigerjahre im Einsatz standen. In einer beispiellosen Aktion wurden die 4 Lokomotiven, soweit noch vorhanden, im Jahre 1990 durch die DFB in die Schweiz zurückgeholt. Nach der vom Reichsbahnausbesserungswerk Meiningen ausgeführten Aufarbeitung stehen die beiden Lok Nr. 1 und 9 seit 1993 wieder an der Furka (bei der DFB) im Einsatz. Die Lok 9 durchläuft zur Zeit in der DFB Revisionswerkstatt in Chur auf Frondienstbasis eine Totalrevision R3.
Als einzige der 10 Lokomotiven hat die Lok 4 ihre Heimat nie verlassen. Sie wurde von der FO als fahrleitungsunabhängiges Triebfahrzeug bis in das Jahr 1972 eingesetzt und schließlich in Münster remisiert. Nach einer in den Achtziger Jahren durch Mitglieder des Oberwalliser Eisenbahnamateur Klubs (OEAK) erfolgten Aufarbeitung kam sie von 1990-1997 gelegentlich auf den Adhäsionsabschnitten Brig-Mörel und Niederwald-Oberwald für Extrafahrten zum Einsatz.
1997 konnte die DFB die Lok 4 als Leihgabe der FO übernehmen und unterzog sie in rund 18.000 freiwilligen Arbeitsstunden durch eigene Fachspezialisten in der Werkstatt Chur einer grundlegenden Revision.
Seit 2006 verkehrt die Lok 4 im Originalzustand wieder an der Furka.
Am 12.08.2010, dem Tag der Wiedereröffnung des letzten DFB-Streckenabschnitts Gletsch-Oberwald, wurde die Lok F.O.4 von der Matterhorn Gotthard Bahn (MGB, entstanden aus der Fusion der beiden Bahngesellschaften FO und BVZ) der DFB als Geschenk definitiv übergeben.
TECHNISCHE DATEN:
Länge über Puffer: 8.754 mm
Dienstgewicht: 42 t
Triebraddurchmesser: 910 mm
Laufraddurchmesser: 600 mm
Zahnrad Teilkreis: 688 mm
Zahnrad Zähne/Teilung: 18 Zähne / 120 mm (Abt 2-lamellig)
Anhängelast 110 ‰ Steigung: 60 t
Max. Geschwindigkeit Adhäsion: 45 km /h
Max. Geschwindigkeit Zahnrad: 20 km/h
Leistung: 600 PS (440 kW)
Antrieb:
System: Getrennte Adhäsions- & Zahnradmaschine nach System Abt als Heissdampf Vierzylinderverbundmaschine
Bremsen: Vakuumbremse, Riggenbach'sche Gegendruckbremse
Steuerung Adhäsion: Walscherts Kolbenschieber
Steuerung Zahnrad: Joy Kolbenschieber
Zylinderdurchmesser Adhäsion: 420 mm
Zylinderdurchmesser Zahnrad: 560 mm
Kessel:
Kesseldruck: 14 bar
Rostfläche / Heizfläche:1,3 m2 / 63 m2
Siede- / Rauchrohre: 95 / 15 Rohre
Kesselwasser-Inhalt: 2,6 m3
Wasservorrat: 3,15 m3
Kohlenvorrat: ca. 1,3 t
Armin Schwarz
Armin Schwarz
50 Jahre BC - MEGA STEAM FESTIVAL der Museumsbahn Blonay–Chamby:
Die schöne ex SBB Brünigbahn Tal-Dampflok G3/4 208 der Ballenberg Dampfbahn fährt am 19.05.2018 mit einem Zug von Blonay nach Chaulin (Depot der Museumsbahn Blonay–Chamby) hinauf.
Die G3/4 208 wurde 1913, als letzte der Serie von 8 Stück (201 bis 208), von der Schweizerische Lokomotiv- und Maschinenfabrik (SLM) in Winterthur unter der Fabriknummer 2403 gebaut und an die SBB Brünig Bahn für die Tallinien (Flachstrecke) zwischen Interlaken-Meiringen und Luzern– Giswil geliefert. Nach der Ausrangierung 1965 wurde sie an den Verein Freunde der Dampflok (ab 1974 Ballenberg Dampfbahn) verkauft. Beim Brand der Remise in Interlaken am 16. November 2013 wurde die Lok schwer beschädigt.
Die Dampflokomotiven G 3/4 der Serie 201–208, der Bauart Mogul mit der Spurweite von 1.000 mm, wurden von 1905 bis 1913 von den Schweizerischen Bundesbahnen (SBB) auf der Brünigbahn, ihrer einzigen schmalspurigen Bahnlinie, eingesetzt. Die Tenderlokomotiven waren teilweise bis 1965 in Betrieb. Die Lokomotiven sollten die aus der Eröffnungszeit stammenden dreiachsigen JBL G 3/3 unterstützen, die bis dahin alleine den Zugsverkehr auf den Talstrecken der Brünigbahn geleistet hatten. Mit der Lieferung dieser letzten baugleichen Maschine, ersetzten die G 3/4 die inzwischen überholten G 3/3 Dampflokomotiven aus der Gründungszeit endgültig. Bis zur Elektrifizierung der Brüniglinie 1941–1942 bildeten die G 3/4 Dampflokomotiven das Rückgrat auf den Flachstrecken. Um Wasser und Kohle zu sparen, wurden Mitte der 1920er Jahre Lok 201 bis 207 auf Heißdampf umgebaut, während die Lok 208 bereits ab Werk als Heißdampf-Lok geführt worden war.
Ein Jahr nach Abschluss der Elektrifikation wurde die Nummer 202 ausrangiert und abgebrochen. Die 1947 ausrangierten Lokomotiven Nr. 203–205 wurden zusammen mit zwei Bergmaschinen des Typs HG 3/3 an die Thessalische Eisenbahnen in Griechenland abgetreten. Die Lok 203 wurde 2007 das letzte Mal in Volos in schrottreifem Zustand gesichtet. Die Lok 201 wurde 1947 zerlegt. Ebenfalls dem Schneidbrenner zum Opfer fielen die Loks 206 (1957) und 207 (1965). Durch den Umstand, dass ein paar Eisenbahnenthusiasten im Jahr 1965 den Erhalt zweier SBB Schmalspurdampflokomotiven forderten, wurde die Lok 208 nicht abgebrochen. Zusammen mit den Bergmaschine HG 3/3 1067 und 1068 wurde sie aufgearbeitet und steht seither wieder unter Dampf bei der Ballenberg.
Konstruktion der G 3/4 der SBB Brünigbahn:
Gegenüber den alten dreiachsigen Dampflokomotiven wurde ein Bisselgestell in Fahrtrichtung vorne angebracht. Es trug zu einem ruhigen Fahrverhalten der Lok bei. Die beiden Zylinder waren waagrecht außen am Rahmen, zwischen der Lauf- und ersten Kuppelachse angebracht. Die Triebstange treibt die mittlere Achse an, welche über Kuppelstangen die beiden anderen Achsen antreibt.
Der Kessel liegt auf einer Höhe von 1.900 mm über Schienenoberkante auf. Auf ihm befinden sich sowohl ein Sanddom wie ein Dampfdom mit innen liegenden Einströmrohren. Auf dem Dampfdom befinden sich zwei Pop-Sicherheitsventile. Der Sand wurde mit einem Druckluftsandstreuer der Bauart Leach, vor der Triebachse auf die Schienen gebracht.
Mit diesen Lokomotiven konnte in der Schweiz die Höchstgeschwindigkeit für schmalspurige Dampflokomotiven erstmalig erhöht werden. 1930 stieg sie von 45 auf 55 km/h und 1936 schließlich auf 60 km/h an.
TECHNISCHE DATEN (der G 3/4 208):
Hersteller: SLM
Baujahr: 1913
Spurweite: 1.000 mm (Meterspur)
Achsformel: 1'C
Länge über Puffer: 8.530 mm
Fester Radstand: 2.900 mm
Gesamtradstand: 4.900 mm
Dienstgewicht: 32,3 t (208)
Höchstgeschwindigkeit: 60 km/h)
Treibraddurchmesser: 1.050 mm
Zylinderanzahl: 2
Zylinderdurchmesser: 340 mm
Kolbenhub: 500 mm
Kesselüberdruck: 12 bar
Wasservorrat: 3,5 m³
Kohlevorrat: 0,8 t
Bremse: Westinghouse-Differenzialbremse
Kupplungstyp: +GF+ (bis 1941 Zentralkupplung Typ Brünig)
Armin Schwarz
Armin Schwarz
50 Jahre BC - MEGA STEAM FESTIVAL der Museumsbahn Blonay–Chamby:
Die G 3/3 Dampftenderlokomotive BAM Nr. 6 der Museumsbahn Blonay–Chamby, ex JS G 3/3 909, ex SBB G 3/3 109, ex BAM G 3/3 6, fährt am 19.05.2018 mit einem Zug von Blonay nach Chaulin hinauf.
Die Lok wurde1901 von der Schweizerische Lokomotiv- und Maschinenfabrik (SLM) in Winterthur unter der Fabriknummer 1341 gebaut und an die JS (Jura–Simplon-Bahn), als Tallok (für die Flachstrecke Interlaken-Meiringen), geliefert. Die JS entstand 1890 durch die Fusion der JBL (Jura–Bern–Luzern) mit den Suisse-Occidentale–Simplon (SOS), die Lok wurde aber auch noch als JBL G 3/3 309 geführt. Die JS wurde1903, damals größtes Bahnunternehmen der Schweiz, verstaatlicht und in die SBB integriert (nun SBB Brünigbahn), so erhielt die Lok die Bezeichnung SBB 109. 1921 wurde sie dann an die BAM (Bière–Apples–Morges-Bahn) verkauft. Die Lok erhielt nicht nach der Reihenfolge der vier BAM-Maschinen die Nummer 5 sondern Nummer 6, weil man einfach die „Zahl Neun“ (der 109) umdrehte und verwendete.
Zwischen 1887 und 1903 wurden insgesamt 16 baugleiche dieser Dampf-Tenderlokomotiven der Bauart G 3/3 von der SLM in Winterthur gebaut. Für die JBL, sowie deren Nachfolgerin, JS und die SBB Brünigbahn wurden insgesamt 10 Lokomotiven dieses Typs geliefert, für die BAM waren es 4 und für die MOB waren es 2 Lok.
Die mit Außenrahmen versehenen Dampftenderlokomotiven, besaßen Treibräder mit einem Durchmesser von 1050 mm. Einzig die beiden MOB Dampflokomotiven wurden mit kleineren Treibrädern von 950 mm ausgeliefert, um in den Steigungen bis zu 73 ‰ eine höhere Zugkraft zu erreichen. Dadurch sank die Höchstgeschwindigkeit bei den MOB Dampflokomotive von 45 auf 35 km/h. Der Kesseldruck wurde von anfänglich 11 bar bei den Brünigbahn Dampflokomotiven, bei den nachfolgenden BAM und MOB Dampflokomotiven auf 12 bar erhöht.
Auf dem Kessel waren ein Dampfdom und ein Sanddom. Auf dem Dampfdom befand sich das Sicherheitsventil. Auf den Schieberkästen befanden sich Ricour-Saugventile. Die mittlere Achse war als Treibachse ausgeführt. Die außenliegende Steuerung war eine nach Walschaert mit Taschenkulisse. Die Federn befanden sich über den Achslagern und deren Stützen waren unterhalb des Umlaufbleches montiert. Die ersten sechs Dampflokomotiven der JBL hatten noch einen Querausgleich zwischen den vorderen Stützen der ersten Achse. Auf diesen wurde bei den letzten 10 Maschinen verzichtet. Während die Brünigbahnlokomotiven eine Leistung von 180 PS erbrachten, konnte dank Erhöhung des Druckes die Leistung der BAM und MOB Lokomotiven auf 200 PS erhöht werden. Neben dem Kessel befanden sich beidseitig die Wasser- und Kohlekästen. Während die Brünigbahn- und BAM-Lokomotiven nur Schwerkraft-Sander hatten, war bei den MOB-Lokomotiven ein Dampfsander eingebaut.
TECHNISCHE DATEN:
Spurweite: 1.000 mm (Meterspur)
Achsformel: C'
Länge über Puffer: 7.020 mm
Achsabstände: 2 x 1.250 mm = 2.500 mm
Dienstgewicht: 20 t
Höchstgeschwindigkeit: 45 km/h (MOB Loks 35 km/h)
Leistung: 180 PS (nach Umbau bei BAM 200 PS, wie alle BAM und MOB Loks)
Anfahrzugkraft: 2.650 kg (MOB Loks 3.000 kg)
Treibraddurchmesser: 1.050 mm (MOB Loks 950 mm)
Zylinderanzahl: 2
Zylinderdurchmesser: 310
Kolbenhub: 480
Kesselüberdruck: 11 Bar am Brünig (nach Umbau bei BAM 12 Bar)
Anzahl der Heizrohre: 126
Heizrohrlänge: 2.900 mm
Rostfläche: 0.8 m²
Überhitzerfläche: 10.2 m²
Verdampfungsheizfläche: 50.2 m²
Wasservorrat: 2,6 m³
Kohlevorrat: 0.5 t
Armin Schwarz
Armin Schwarz
Die Mallet-Dampflokomotive G 2×3/3 104 der Museumsbahn Blonay–Chamby, ex Süddeutsche Eisenbahn Gesellschaft SEG 104 „Zell“ (später Mittelbadische Eisenbahngesellschaft MEG 104) am 19.05.2018 im Depot in Chaulin.
Die Mallet-Lok wurde 1925 von Hanomag (Hannoversche Maschinenbau AG) unter der Fabriknummer 10437 gebaut. Die Lok basiert dabei auf der Entwicklung der 1917 von Henschel an die Heeresfeldbahn gelieferten 20 C'C-Mallet-Lok, jedoch als Nassdampfmaschinen ausgeführt. Einer dieser 20 Loks wurde nach dem Ende des Ersten Weltkrieges an die Königlich Bayerische Staatsbahn verkauft und wurde zur Bayerische Gts 2×3/3 Bayern 996. Nach der Übernahme durch die Deutsche Reichsbahn wurde diese zur DR 99 201 und als Baureihe 99.20 geführt.
Die SEG 104 „Zell“ fuhr lange Zeit auf der Strecke Zell-Todtnau im oberen Wiesental. Doch in den letzten Jahren gab es für sie nur noch wenig zu tun. So wanderte sie in den dunklen Schuppen in Todtnau und wurde nur noch gelegentlich unter Dampf gesetzt.
Mit der Stilllegung der Kleinbahn-Strecke sollte sie verschrottet werden. Die Schweizer Eisenbahnfreunde retteten jedoch diese formschöne Lokomotive. Seit 1967 ist sie bei der Museumseisenbahn "Blonay-Chamby.
Geschichte der Mallet-Lokomotiven:
Der zunehmende Verkehr auf schmalspurigen Eisenbahnen erschloss Mallet ein anderes Wirkungsfeld. Diese Bahnen benötigten stärkere und damit größere Maschinen, als es die engen Kurven der Schmalspurstrecken zuließen. Die einzige Lösung schienen hier Lokomotiven mit schwenkbaren Fahrwerken zu sein. Dazu waren bereits die Bauarten von Fairlie und Meyer verbreitet, die schwenkbare Maschineneinheiten verwendeten. Die einzelnen Einheiten wurden mit Dampf über flexible Verbindungen gespeist, die sich jedoch stets als Schwachpunkt der Maschinen erwiesen. Mallet entwickelte stattdessen eine Bauart mit zwei Fahrwerken, von denen nur das vordere, unter der Rauchkammer befindliche Fahrwerk schwenkbar gelagert war, während der Kessel fest auf dem anderen Fahrwerk ruhte. Damit reduzierte sich die Zahl der flexiblen Verbindungen um die Hälfte. Der wesentliche Unterschied der Konstruktion von Mallet im Vergleich zu den Bauarten Fairlie und Meyer war aber die perfekte Anwendung eines Verbundtriebwerkes. Der Frischdampf wird zunächst zu den Hochdruckzylindern des fest gelagerten Fahrwerks geleitet und nach dem Auslass in die Niederdruckzylinder des vorderen beweglichen Fahrwerks. Die dorthin führende bewegliche Dampfleitungsverbindung war wegen des geringeren Drucks besser beherrschbar als bei reiner Frischdampf-Versorgung. Diese Bauart ließ Mallet sich 1884 patentieren.
Dampflokomotiven haben im Allgemeinen zwei Arbeitszylinder, die Mallet-Loks besitzen diese Einrichtungen doppelt, also 4 Zylinder mit zugehörigen Triebwerksgruppen. Der Abdampf der ersten ist gleichzeitig der Arbeitsdampf der zweiten Zylindergruppe.
Bayrische Bauartbezeichnung Gts 2×3/3
Schweizerische Bauartbezeichnung G2 x 3/3
Deutsche Reichsbahn Baureihe 99.20
Mallet-Lokomotive C'C-n4vt
- C'C = Dampflokomotive mit 2 Triebwerken, das erste davon beweglich gelagert, zu je 3 Treibachsen
- n4 = Naßdampf und 4 Zylinder
- v = Verbundwirkung zwischen den Hoch- und Niederdruck-Zylindern
- t = Brennstoff und Wasservorräte werden auf der Lokomotive mitgeführt
- (in neuerer Schreibweise wird häufig das "t" weggelassen.
- Bei Angaben ohne "t" handelt es sich dann immer um eine Tenderlok, im Gegensatz dazu "T" = Schlepptenderlok).
Technische Daten:
Spurweite: 1.000 mm.
Länge über Puffer: 11.560 mm
Achsabstände: 1.250 mm / 1.250 mm / 2.000 mm / 1.250 mm / 1.250 mm
Triebraddurchmesser: 900 mm
Leergewicht: 45,0 t
Dienstgewicht: 56,5 t
Zylinder: 2 ND vorne Ø = 620 mm und 2 HD hinten Ø = 450 mm
Kolbenhub: 450 mm
Kesseldruck max.: 14 bar
Leistung: 585 PS
Höchstgeschwindigkeit: 35 km/h
Wasservorrat: 6,03 m³
Kohlevorrat: 1,5 t
Armin Schwarz
Armin Schwarz
