Drehgestellflachwagen mit vier Radsätzen, verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte, 31 80 4674 704-0 D-DB, der Gattung/Bauart Shimmns-ttu 723, der DB Cargo

(ID 800696)



Drehgestellflachwagen mit vier Radsätzen, verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte, 31 80 4674 704-0 D-DB, der Gattung/Bauart Shimmns-ttu 723, der DB Cargo AG, am 18.01.2023 Zugverband bei einer Zugdurchfahrt in Scheuerfeld (Sieg) in Richtung Köln.

Die Ausstattung mit fünf Lademulden sowie das Planverdeck optimieren die Beförderung nässeempfindlicher Coils. Diese Planen können jeweils soweit zusammen geschoben werden, dass zum Be- und Entladen die Ladefläche zu 2/3 freigelegt ist.Der Wagen ist für die Beförderung von schweren witterungsempfindlichen Blechrollen (Coils) mit 5 fest im Untergestell eingebauten Lademulden ausgerüstet.

Das Untergestell und die Stirnwände, die als Abkantrahmenkonstruktion mit Blechbekleidung und U-förmigen Verstärkungsprofilen ausgeführt sind, bilden den Wagenkasten. Die sattelförmig angeordneten, jeweils mit den Außenlangträgern verschweißten Querträger bilden zusammen mit den Muldenblechen die Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-PunktZentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planendach lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Zwischen den Spriegeln sind Hilfsspriegel so angeordnet, dass ein Einfallen der Plane beim Zusammenschieben um die Hälfte vermindert wird, um den notwendigen Freiraum für größere Coildurchmesser zu gewährleisten. Der Wagen darf nur mit geschlossenem und verriegeltem Planendach verkehren.

Die Wagen sind mit 20 verstellbaren Festlegearmen (4 je Mulde) ausgerüstet, die auf den Muldenhöckern gelagert sind und sich über Rollen in den Mulden abstützen. Ihre Form und Festigkeit ist so ausgelegt, dass sie einen sicheren Schutz gegen unzulässiges seitliches Verschieben als auch gegen Kippen gebundener Schmalbandcoils (Spaltband) gewährleisten. Gegenüber Festlegeeinrichtungen früherer Bauarten (z. B. Shimmns-tu 718) sind die einzelnen Arme sowohl grob verschiebbar als auch über Spindeln fein einstellbar. Dadurch können die Arme bis auf Kontakt an die Coils herangeführt werden. Die Spindeln werden dazu über seitlich an den Muldensätteln angeordnete Handräder oder auch über geeignete Maschinen angetrieben. Die Auskleidung der Mulden mit einer Gummiauflage soll einen optimalen Schutz des Coilbleches, der auch durch eine spezielle Muldenkonstruktion erreicht wird, unterstützen. Im Wageninneren sind auf Piktogrammen Beladehinweise und -schemen angebracht.

TECHNISCHE DATEN:
Hersteller: Waggonfabrik Astra Vagoane Arad (Rumänien)
Baujahr: ab 2002
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.795 mm
Ladebreite (Mulden): 2.410 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Drehgestell-Bauart: Y25 Lsd 1
Laufraddurchmesser: 920 mm (neu)
Eigengewicht:  22.320 kg
Höchstgeschwindigkeit: 100  km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 67,5 t (ab D4), sonst s. linker Bildausschnitt
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: Cosid 810
Intern. Verwendungsfähigkeit: RIV

Die Bedeutung der Gattungs- und Kennbuchstaben (hier Shimmns-ttu):
S - Drehgestellflachwagen in Sonderbauart
h - für den Transport von Blechrollen, liegend verladen, eingerichtet
i - mit beweglicher Abdeckung und festen Stirnwänden
mm - mit vier Radsätzen Ladelänge unter 15 m, bei sechs unter 18 m
n - höchste Lastgrenze über 60 t
s - Höchstgeschwindigkeit 100 km/h (beladen)
-ttu -  Mit besonderer, stufenlos verstellbarer Festlegeeinrichtung zum Sichern gebündelter Schmalbandcoils und Auskleidung der Mulden mit gewebeverstärkten Gummimatten.

Drehgestellflachwagen mit vier Radsätzen, verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte, 31 80 4674 704-0 D-DB, der Gattung/Bauart Shimmns-ttu 723, der DB Cargo AG, am 18.01.2023 Zugverband bei einer Zugdurchfahrt in Scheuerfeld (Sieg) in Richtung Köln.

Die Ausstattung mit fünf Lademulden sowie das Planverdeck optimieren die Beförderung nässeempfindlicher Coils. Diese Planen können jeweils soweit zusammen geschoben werden, dass zum Be- und Entladen die Ladefläche zu 2/3 freigelegt ist.Der Wagen ist für die Beförderung von schweren witterungsempfindlichen Blechrollen (Coils) mit 5 fest im Untergestell eingebauten Lademulden ausgerüstet.

Das Untergestell und die Stirnwände, die als Abkantrahmenkonstruktion mit Blechbekleidung und U-förmigen Verstärkungsprofilen ausgeführt sind, bilden den Wagenkasten. Die sattelförmig angeordneten, jeweils mit den Außenlangträgern verschweißten Querträger bilden zusammen mit den Muldenblechen die Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-PunktZentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planendach lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Zwischen den Spriegeln sind Hilfsspriegel so angeordnet, dass ein Einfallen der Plane beim Zusammenschieben um die Hälfte vermindert wird, um den notwendigen Freiraum für größere Coildurchmesser zu gewährleisten. Der Wagen darf nur mit geschlossenem und verriegeltem Planendach verkehren.

Die Wagen sind mit 20 verstellbaren Festlegearmen (4 je Mulde) ausgerüstet, die auf den Muldenhöckern gelagert sind und sich über Rollen in den Mulden abstützen. Ihre Form und Festigkeit ist so ausgelegt, dass sie einen sicheren Schutz gegen unzulässiges seitliches Verschieben als auch gegen Kippen gebundener Schmalbandcoils (Spaltband) gewährleisten. Gegenüber Festlegeeinrichtungen früherer Bauarten (z. B. Shimmns-tu 718) sind die einzelnen Arme sowohl grob verschiebbar als auch über Spindeln fein einstellbar. Dadurch können die Arme bis auf Kontakt an die Coils herangeführt werden. Die Spindeln werden dazu über seitlich an den Muldensätteln angeordnete Handräder oder auch über geeignete Maschinen angetrieben. Die Auskleidung der Mulden mit einer Gummiauflage soll einen optimalen Schutz des Coilbleches, der auch durch eine spezielle Muldenkonstruktion erreicht wird, unterstützen. Im Wageninneren sind auf Piktogrammen Beladehinweise und -schemen angebracht.

TECHNISCHE DATEN:
Hersteller: Waggonfabrik Astra Vagoane Arad (Rumänien)
Baujahr: ab 2002
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.795 mm
Ladebreite (Mulden): 2.410 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Drehgestell-Bauart: Y25 Lsd 1
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 22.320 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 67,5 t (ab D4), sonst s. linker Bildausschnitt
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: Cosid 810
Intern. Verwendungsfähigkeit: RIV

Die Bedeutung der Gattungs- und Kennbuchstaben (hier Shimmns-ttu):
S - Drehgestellflachwagen in Sonderbauart
h - für den Transport von Blechrollen, liegend verladen, eingerichtet
i - mit beweglicher Abdeckung und festen Stirnwänden
mm - mit vier Radsätzen Ladelänge unter 15 m, bei sechs unter 18 m
n - höchste Lastgrenze über 60 t
s - Höchstgeschwindigkeit 100 km/h (beladen)
-ttu - Mit besonderer, stufenlos verstellbarer Festlegeeinrichtung zum Sichern gebündelter Schmalbandcoils und Auskleidung der Mulden mit gewebeverstärkten Gummimatten.

Armin Schwarz 20.01.2023, 177 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/400, Blende: 18/1, ISO2000, Brennweite: 28/1

0 Kommentare, Alle Kommentare
Kommentar verfassen
Die 185 306-8 (91 80 6185 306-8 D-DB) der DB Cargo AG fährt am 10 Juni 2025, mit einem leeren Coilzug (sechsachsige Wagen u.a. der Gattung Sahmms 711.0), durch Niederschelden und Niederschelderhütte in Richtung Köln. Die Lok hat hier gerade die Sieg überquert und somit auch die Landesgrenze zwischen Nordrhein-Westfalen und Rheinland-Pfalz.

Die TRAXX F140 AC2 wurde 2007 von der Bombardier Transportation GmbH in Kassel unter der Fabriknummer 34174 gebaut und an die DB Cargo AG (damals Railion Deutschland AG) geliefert.
Die 185 306-8 (91 80 6185 306-8 D-DB) der DB Cargo AG fährt am 10 Juni 2025, mit einem leeren Coilzug (sechsachsige Wagen u.a. der Gattung Sahmms 711.0), durch Niederschelden und Niederschelderhütte in Richtung Köln. Die Lok hat hier gerade die Sieg überquert und somit auch die Landesgrenze zwischen Nordrhein-Westfalen und Rheinland-Pfalz. Die TRAXX F140 AC2 wurde 2007 von der Bombardier Transportation GmbH in Kassel unter der Fabriknummer 34174 gebaut und an die DB Cargo AG (damals Railion Deutschland AG) geliefert.
Armin Schwarz

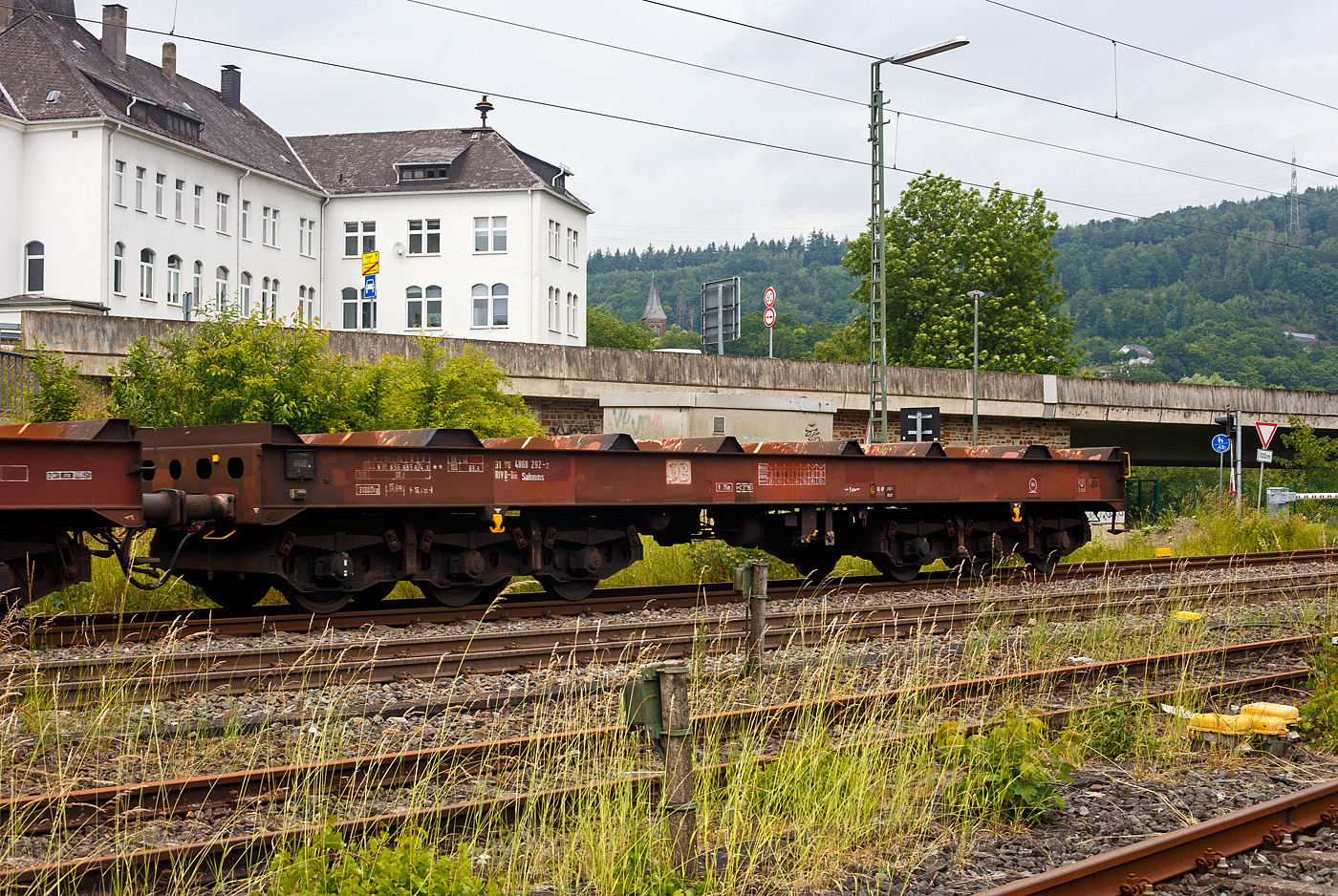

Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 190-8, der Gattung Sahmms 711.0, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg.

Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine.

TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 9.400 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Drehgestell Bauart: 714
Ladelänge: 14.920 mm
Ladebreite in den Mulden: 2.455 mm
Max. Coil-Ø: 2.500 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h)
Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit)
Eigengewicht: 31.000 kg
Kleinster bef. Gleisbogenradius: R 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IP 116
Feststellbremse: Nein
Intern. Verwendungsfähigkeit: RIV
Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 190-8, der Gattung Sahmms 711.0, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Armin Schwarz

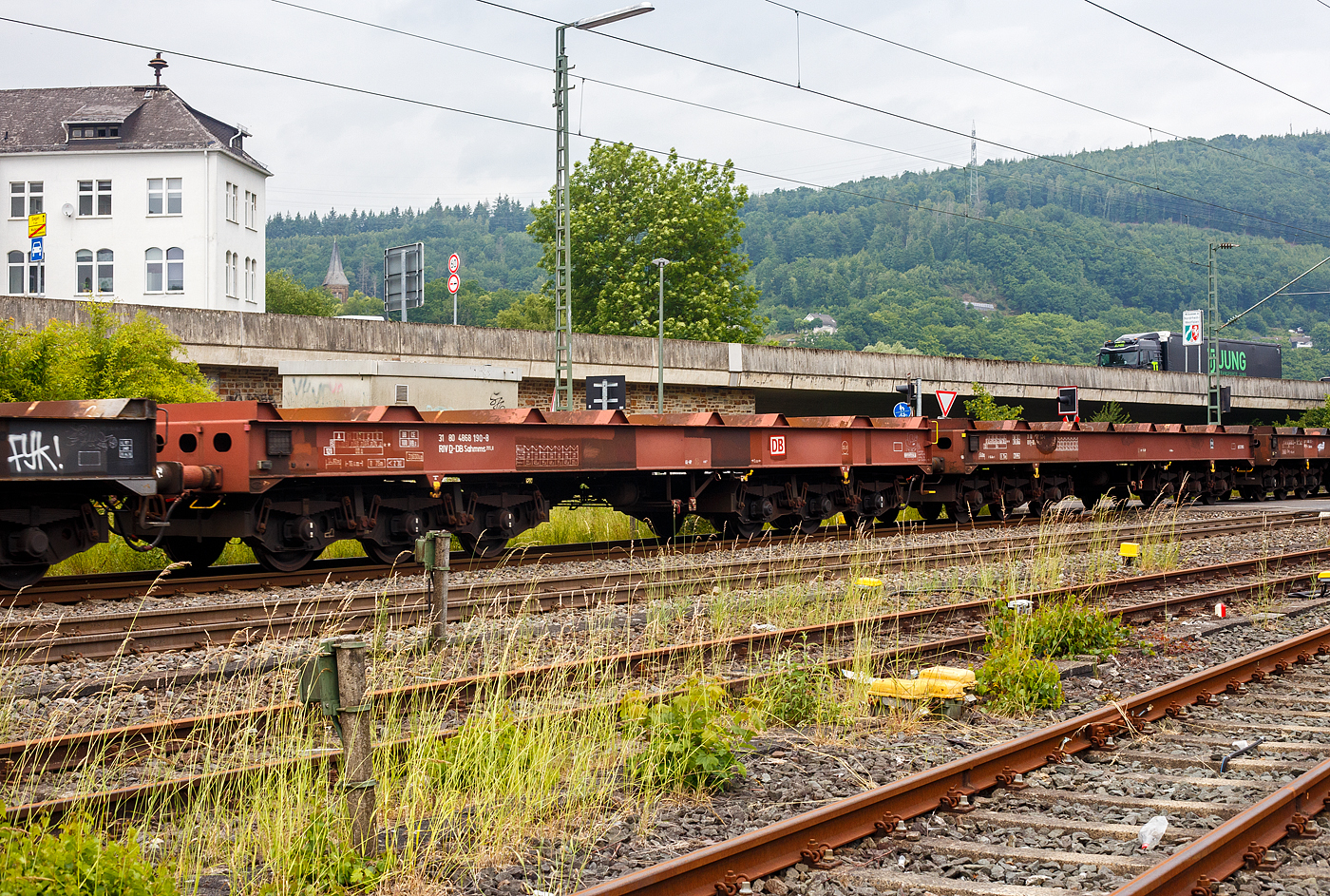

Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 292-2, der Gattung Sahmms 711, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg.

Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine.

TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 9.400 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Drehgestell Bauart: 714
Ladelänge: 14.920 mm
Ladebreite in den Mulden: 2.455 mm
Max. Coil-Ø: 2.500 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h)
Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit)
Eigengewicht: 31.000 kg
Kleinster bef. Gleisbogenradius: R 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IP 116
Feststellbremse: Nein
Intern. Verwendungsfähigkeit: RIV
Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 292-2, der Gattung Sahmms 711, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Armin Schwarz

Die 185 010-6 (91 80 6185 010-6 D-DB) der DB Cargo AG fährt am 09 Mai 2025 mit einem gemischten Güterzug durch der Bahnhof Kirchen/Sieg in Richtung Siegen.

Die TRAXX F140 AC wurde 2001 von ABB Daimler-Benz Transportation GmbH, (Adtranz) in Kassel unter der Fabriknummer 33407 gebaut. Sie hat die Zulassungen für Deutschland und Österreich.
Die 185 010-6 (91 80 6185 010-6 D-DB) der DB Cargo AG fährt am 09 Mai 2025 mit einem gemischten Güterzug durch der Bahnhof Kirchen/Sieg in Richtung Siegen. Die TRAXX F140 AC wurde 2001 von ABB Daimler-Benz Transportation GmbH, (Adtranz) in Kassel unter der Fabriknummer 33407 gebaut. Sie hat die Zulassungen für Deutschland und Österreich.
Armin Schwarz
