Der 125t Gleisbauschienenkran - KIROW Multi Tasker KRC 910 der Hering Bahnbau GmbH (Burbach), Schweres Nebenfahrzeug Nr.
(ID 625009)
Der 125t Gleisbauschienenkran - KIROW Multi Tasker KRC 910 der Hering Bahnbau GmbH (Burbach), Schweres Nebenfahrzeug Nr. 99 80 9419 014-2 D-HGUI, "Thor", ist in Transportstellung mit dem Gegengewichtwagen 33 80 3998 293-3 D-HGUI (Gattung Res 072-1) und dem Schutzwagen 33 80 3998 265-1D-HGUI (Gattung Res 072-1), am 19.08.2018 im Bahnhof Au (Sieg) abgestellt.
Der Kran wurde 2016 von der Kirow Ardelt GmbH (Leipzig) unter der Fabriknummer MT2015170784 gebaut und an die Hering Bau geliefert..
TECHNISCHE DATEN siehe:
http://hellertal.startbilder.de/bild/Deutschland~Bahndienstfahrzeuge~Gleiskrane/625008/der-125t-gleisbauschienenkran---kirow-multi.html
Armin Schwarz 21.08.2018, 498 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/80, Blende: 10/1, ISO50, Brennweite: 24/1
0 Kommentare, Alle Kommentare
Kommentar verfassen

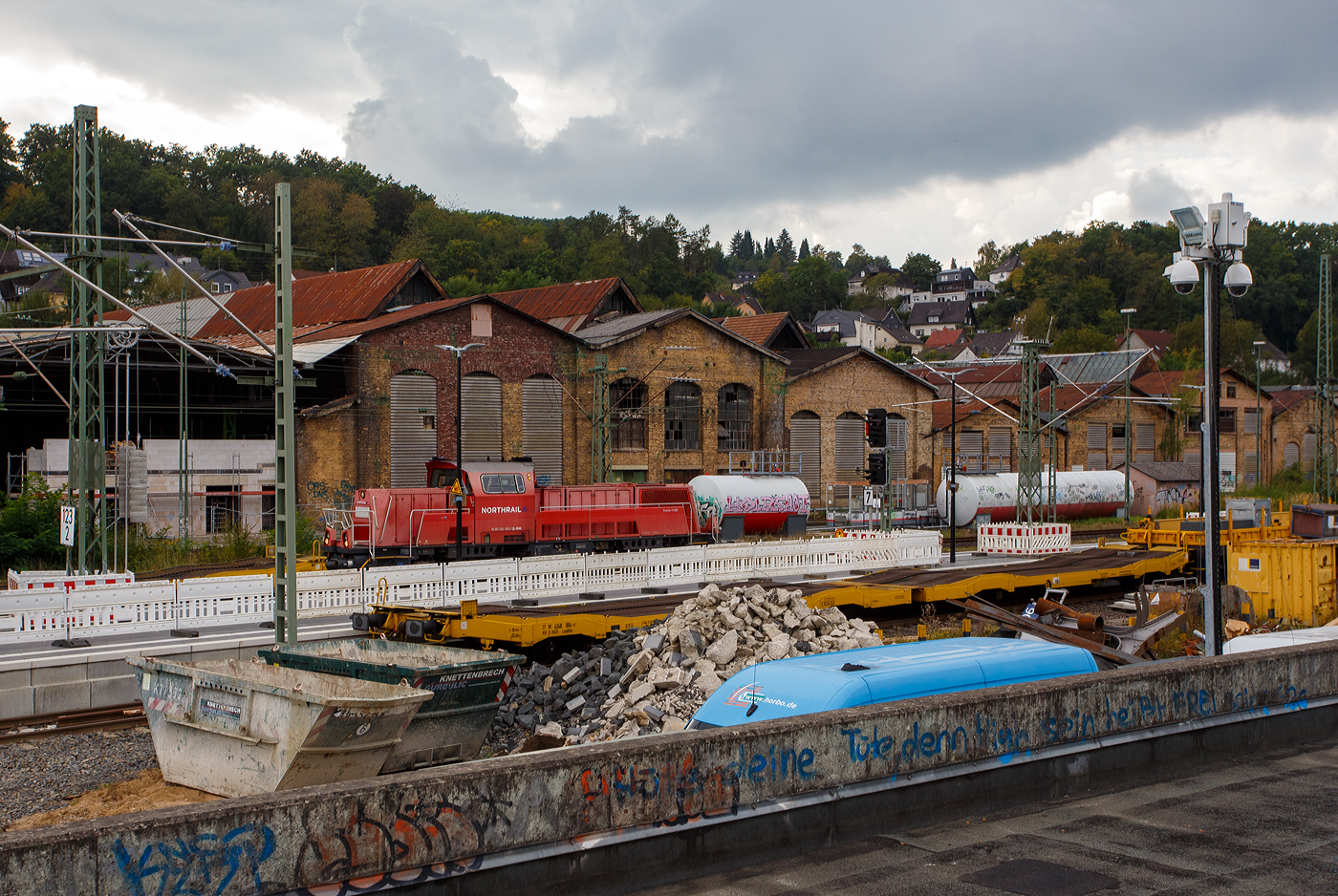

Der 125 t KIROW Gleisbauschienenkran KIROW Multi Tasker KRC 810 T (mit Schwerlastausrüstung), D-HGUI 99 80 9419 024-1, ex 97 82 53 513 19-3, der HERING Bahnbau GmbH (Burbach) ist am 29 September 2025 beim Bahnhof Betzdorf/Sieg im Einsatz, so sind auch hier seine Schutzwagen abgestellt.
Links die vierachsige (2 x 2-achsige) lange Flachwageneinheit mit abgesenktem Fußboden (ohne Radvorlegern) 27 80 4348 084-9 D-HGUI, der Gattung Laadkks (TWA 850 RV), als Schutzwagen gegenlastseitig. Davor rechts der Schutzwagen auslegerseitig, 37 80 3999 048-6 D-HGUI, der Gattung Res, u.a. beladen mit der Traverse, Anschlagmittel und sonstiges Zubehör).
Die Flachwageneinheit der Gattung Laadkks wurde 1991 von dem sizilianischen Hersteller Keller S.p.A. in Palermo (I) gebaut und an die TRANSWAGGON GmbH (Hamburg) geliefert.
TECHNISCHE DATEN der Gattung Laadkks:
Gattung: Laadkks (TWA 850 RV)
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 (2 x 2)
Länge über Puffer: 30.980 mm
Ladelänge: 29.740 mm
Ladebreite: 3.100 mm
Fußbodenhöhe über SOK: 850 / 1.000 mm
Höchstgeschwindigkeit: 100 km/h / 120 km/h (leer)
Eigengewicht: 28.100 kg
Nutzlast: 43,9 t ab Streckenklasse B
Achsabstände: 9.000 mm / 6.480 mm / 9.000 mm
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: Freno 2x KE-GP-A (LL)
Bremssohle: IB 116
Handbremse: Ja
Intern. Verwendungsfähigkeit: RIV
Hinten am Gleis 105 rangiert die an die HERING Bahnbau GmbH (Burbach) 261 005-3 „Molly“ (92 80 1261 005-3 D-NRAIL), eine Voith Gravita 10 BB der der northrail GmbH (Kiel), mit einen Bauzug der HERING Bahnbau, und macht sich zur Abfahrt in Richtung Köln bereit.
Armin Schwarz
Armin Schwarz
Deutschland / Dieselloks / BR 261 (Voith Gravita 10 BB), Deutschland / Unternehmen / HERING Bahnbau GmbH, Burbach, Deutschland / Unternehmen / Northrail, Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), Deutschland / Wagen / Güterwagen der Gattung L... (Flachwagen in Sonderbauart)
5 1400x938 Px, 01.10.2025

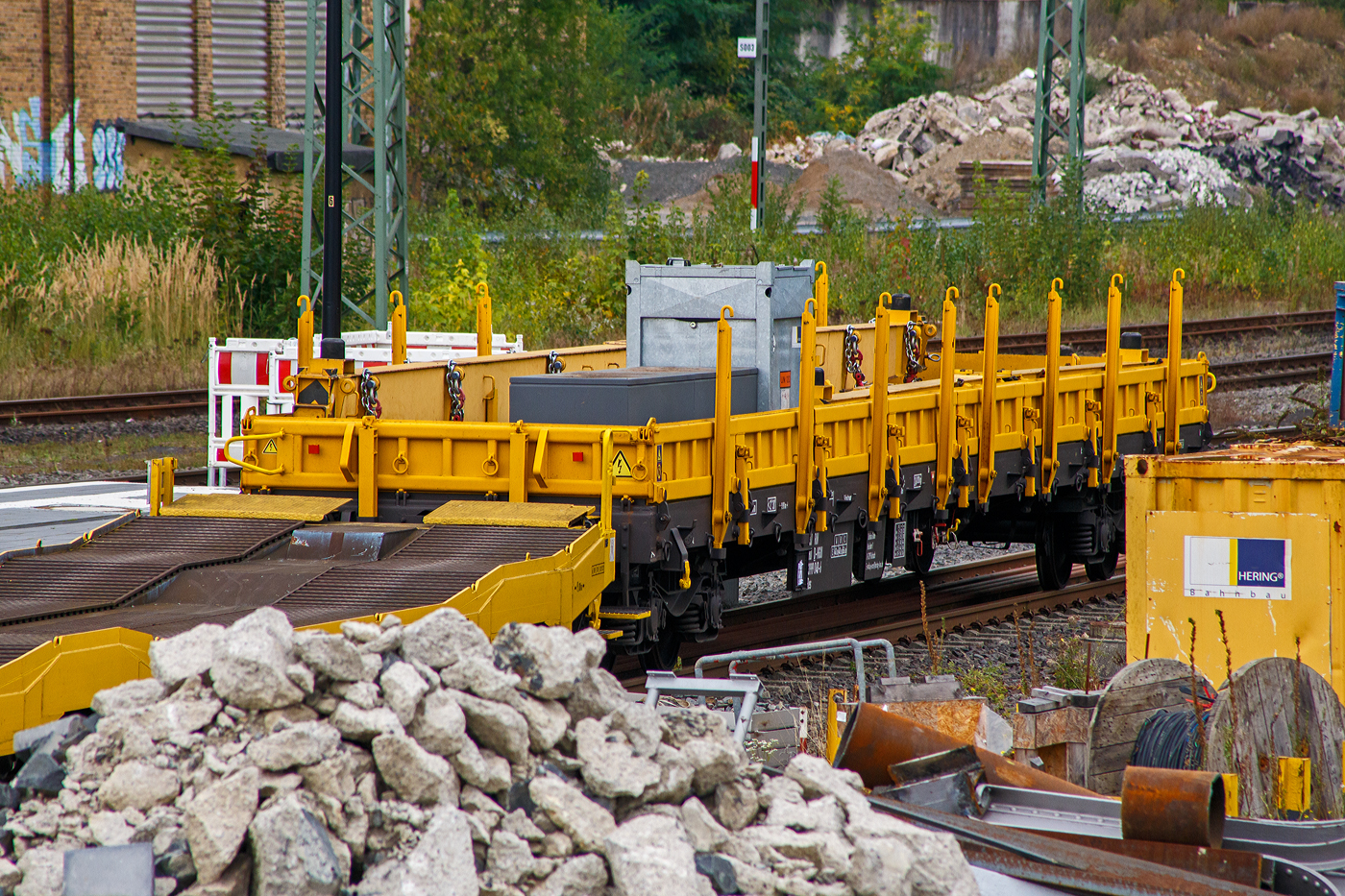

Vierachsiger Drehgestell-Flachwagen, 37 80 3999 048-6 D-HGUI, der Gattung Res als Kran-Schutzwagen auslegerseitig zum KIROW Multi Tasker KRC 810 T (D-HGUI 99 80 9419 024-1), u.a. beladen mit der Traverse, Anschlagmittel und sonstiges Zubehör), am 29 September 2025 beim Bahnhof Betzdorf/Sieg.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.860 mm
Achsabstand im Drehgestell: 1.800 mm
Länge der Ladefläche: 18.660 mm
Ladefläche: 50,5 m
Höchstgeschwindigkeit: beladen 100 km/h / leer 120 km/h
Eigengewicht: 24.000 kg
Maximale Ladegewicht: 56,0 t (ab Streckenklasse C)
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE-G
Armin Schwarz
Armin Schwarz

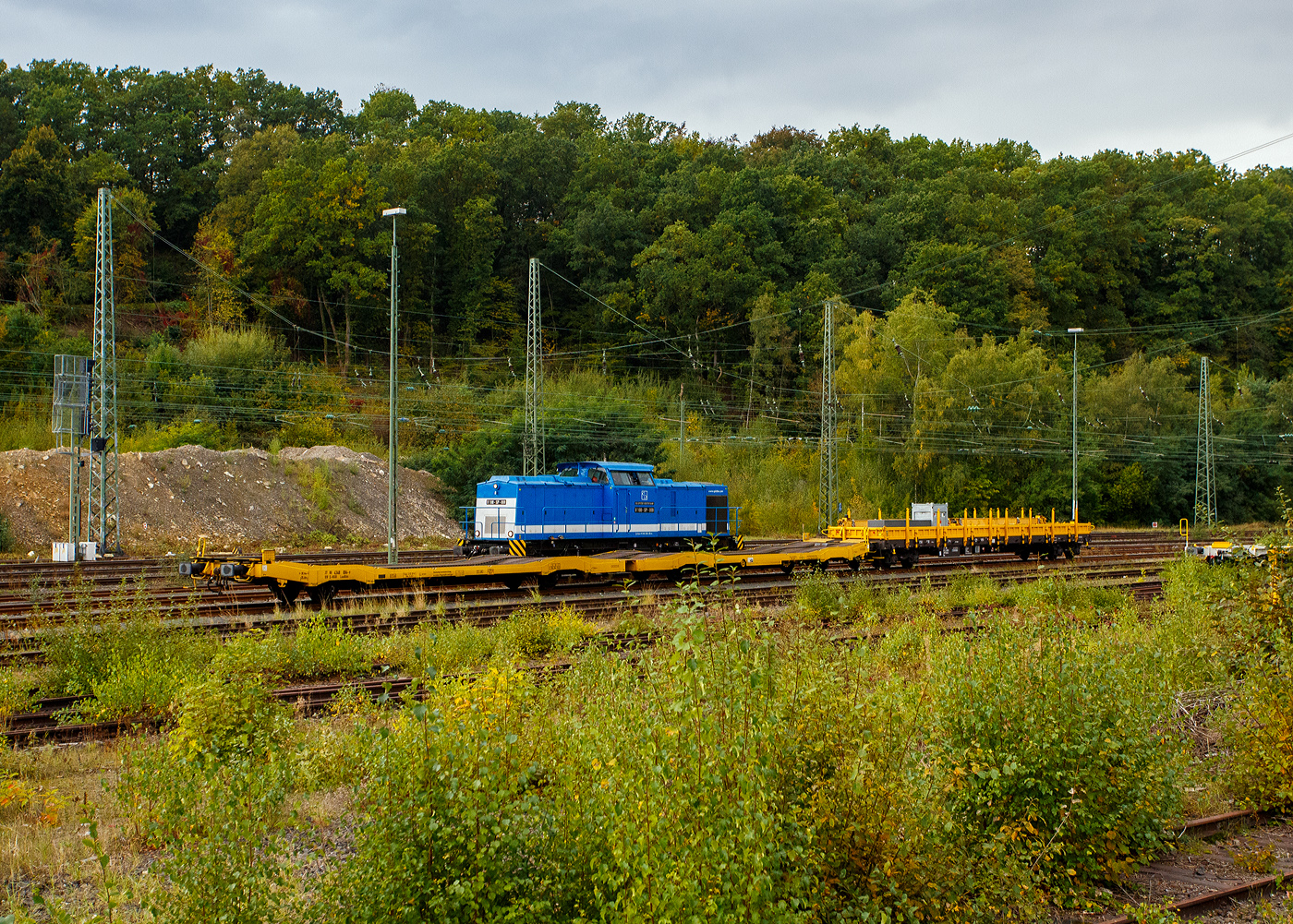

Der 125 t KIROW Gleisbauschienenkran KIROW Multi Tasker KRC 810 T (mit Schwerlastausrüstung), D-HGUI 99 80 9419 024-1, ex 97 82 53 513 19-3, der HERING Bahnbau GmbH (Burbach) ist am 30 September 2025 beim Bahnhof Betzdorf/Sieg im Einsatz, so sind im Rbf Betzdorf/Sieg die Schutzwagen abgestellt.
Links die vierachsige (2 x 2-achsige) lange Flachwageneinheit mit abgesenktem Fußboden (ohne Radvorlegern) 27 80 4348 084-9 D-HGUI, der Gattung Laadkks (TWA 850 RV), als Schutzwagen gegenlastseitig. Davor rechts der Schutzwagen auslegerseitig, 37 80 3999 048-6 D-HGUI, der Gattung Res, u.a. beladen mit der Traverse, Anschlagmittel und sonstiges Zubehör).
Dahinter rangiert gerade die V 100-SP-008 / 203 128-4 (92 80 1203 128-4 D-SLG) der SLG Spitzke Logistik GmbH, ex DR 110 529-5, ex DR 112 529-3, ex DR 202 529-4, ex DB 202 529-4.
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Wagen, Deutschland / Dieselloks / BR 203 (Umbau DR V 100.1), Deutschland / Unternehmen / HERING Bahnbau GmbH, Burbach, Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), Deutschland / Wagen / Güterwagen der Gattung L... (Flachwagen in Sonderbauart)
6 1400x1001 Px, 01.10.2025
![Nun im Einsatz der 125 t KIROW Gleisbauschienenkran KIROW Multi Tasker KRC 810 T (mit Schwerlastausrüstung), Schweres Nebenfahrzeug Nr. D-HGUI 99 80 9419 024-1, ex 97 82 53 513 19-3, der HERING Bahnbau GmbH (Burbach) ist am 29 September 2025 im Betzdorf/Sieg.
Hier im Bereich unter dem P+R Parkhaus bis zum Fluss Sieg werden Horizontalbohrungen gemacht, vermutlich für erforderliche Entwässerungs-Leitungen. So mussten Bohrrohre in die Baugrube gehoben werden und wie hier der Abraum aus der Baugrube gehoben werden. Eigentlich ist ein 125 t Kran damit unterfordert (überdimensioniert), aber man muss bedenken es wurde eine weite Auskragung (Ausladung vor Puffer) und das freistehend (Nichtabgestützt) benötigt.
Der hier mit der Ausladung vor Puffer von über 15 m könnte der Kran freistehend 30 t heben, aber darf dann nicht schwenken. Wenn geschenkt werden muss liegt diese dann nur bei 1,5 t. Entscheidend für die Ausladung des Auslegers ist aber auch die hintere Ausladung des Gegengewichts.
Der Kran wurde 2008 von KIROW in Leipzig unter der Fabriknummer 149000 gebaut und an die HERING Bahnbau GmbH (Burbach) geliefert.
Der Gleisbauschienenkran KRC 810 T ist ein Schienendrehkran des Herstellers Kirow Ardelt (bis 2008 Kirow) in Leipzig. Der Typ 810 wird für den Aus-und Einbau von schweren Betonweichen, Gleisjochen und Hilfsbrücken sowie für die Montage von Ingenieurbauwerken eingesetzt. Bei Havarien auf Bahnstrecken leistet er schnelle Hilfe zum Bergen schwerer Lasten. Das maximale Lastmoment des Krans liegt zwischen 500 und 900 tm. Die Krane werden auch als Eisenbahndrehkran „EDK“ bezeichnet.
Die maximale Tragfähigkeit des bis zu 128 Tonnen schweren Krans beträgt abgestützt bis zu 125 Tonnen und freistehend 90 Tonnen. Bei maximaler Ausladung kann der Kran noch 28,5 Tonnen heben. Die größte mögliche Hakenhöhe liegt bei 18 m und die maximale Ausladung vor Puffer bei 15 m. Der Teleskoparm erlaubt Arbeiten im Radius zwischen 6,5 und 24,5 Metern. Im Gegensatz zu früheren Kranen ist auch ein Einsatz in der Nullposition ohne Abbau der Fahrleitung möglich. Die Gegenlast (Gegengewicht) ist zum Ausgleich unterschiedlicher Lasten ausfahrbar. Die Gegenlast kann in Transportstellung nicht (wie z.B. bei dem KRC 910) auf einem Gegenlastwagen abgestützt werden. Dadurch hat KRC 810 auch eine höhere Streckenlast (als z.B. der KRC 910). Für Hebearbeiten instehender Stellung verfügt der Kran über hydraulisch-ausfahrbare Stützen. Die Höchstgeschwindigkeit 19 km/h mit dem Eigenantrieb und 120 km/h im Zugverband geschleppt. Zu dem Kran gehören zwei Kranschutzwagen. Die zulässige Anhängelast beträgt 80 t.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 8
Achsfolge: [(1A)(1A)][(A1)(A1)]
Länge über Puffer: 13.000 mm (ohne Ausleger)
Drehzapfenabstand: 8.000 mm
Drehzapfenabstand im Drehgestell 1 und 2: 2.300 mm
Achsabstand in den Einzeldrehgestellen: 1.100 mm
Ergebene Achsabstände in m: 1,1 / 1,2 / 1,1/ 4,6 / 1,1 / 1,2 / 1,1
Treib- und Laufraddurchmesser: 730 mm (neu) / 680 mm (abgenutzt)
Höhe in Transportstellung: 4.250 mm
Breite in Transportstellung: 3.100 mm
Eigengewicht: 128 t
Dieselmotor: Wassergekühlter 6-Zylinder Reihenmotor mit Abgasturboaufladung und Ladeluftkühlung vom Typ Cummins M 11 – C 315
Motorleistung: 235 kW bei 1.800 U/min
Max. Drehmoment: 1.458 Nm bei 1.300 U/min
Not-Dieselmotor: Luftgekühlter 2-Zylinder Viertakt-Dieselmotor mit Direkt-Einspritzung vom Typ Hatz 2 G 40 mit einer Leistung11,5 kW bei 2.300 U/min.
Fahrgeschwindigkeit im Zugverband: 120 km/h (geschleppt)
Fahrgeschwindigkeit mit Eigenantrieb: 20 km/h
zul. Anhängelast: 80 t
Hakenhöhe (max.): 18 m
Ausladung (max. vor Puffer): 16 m
Zugelassen als Schwerwagen für Streckenklasse: CS 05
Maximale Radsatzlast: 16 t
Streckenlast (Meterlast): 9,9 t/m
kleinster befahrbarer Radius: 00 m
Bremse: KE-GP-D- m.Z. (Scheibenbremsen auf allen Rädern)
Sekundär Scheibenbremsen auf allen Rädern
Handbremse: hydro-mechanisch auf alle Radsätze
Kraftstoffvorrat: 990 l
Tragfähigkeiten:
bei 0,00 m Ausladung vor Puffer, mit Schwerlastausrüstung: 125 t
bei 2,80 m Ausladung vor Puffer, ± 30°, abgestützt: 90 t
bei 2,80 m Ausladung vor Puffer, ± 20°, freistehend: 46 t](/bilder/thumbs/deutschland--unternehmen--hering-bahnbau-gmbh-burbach-897072.jpg "Nun im Einsatz der 125 t KIROW Gleisbauschienenkran KIROW Multi Tasker KRC 810 T (mit Schwerlastausrüstung), Schweres Nebenfahrzeug Nr. D-HGUI 99 80 9419 024-1, ex 97 82 53 513 19-3, der HERING Bahnbau GmbH (Burbach) ist am 29 September 2025 im Betzdorf/Sieg.
Hier im Bereich unter dem P+R Parkhaus bis zum Fluss Sieg werden Horizontalbohrungen gemacht, vermutlich für erforderliche Entwässerungs-Leitungen. So mussten Bohrrohre in die Baugrube gehoben werden und wie hier der Abraum aus der Baugrube gehoben werden. Eigentlich ist ein 125 t Kran damit unterfordert (überdimensioniert), aber man muss bedenken es wurde eine weite Auskragung (Ausladung vor Puffer) und das freistehend (Nichtabgestützt) benötigt.
Der hier mit der Ausladung vor Puffer von über 15 m könnte der Kran freistehend 30 t heben, aber darf dann nicht schwenken. Wenn geschenkt werden muss liegt diese dann nur bei 1,5 t. Entscheidend für die Ausladung des Auslegers ist aber auch die hintere Ausladung des Gegengewichts.
Der Kran wurde 2008 von KIROW in Leipzig unter der Fabriknummer 149000 gebaut und an die HERING Bahnbau GmbH (Burbach) geliefert.
Der Gleisbauschienenkran KRC 810 T ist ein Schienendrehkran des Herstellers Kirow Ardelt (bis 2008 Kirow) in Leipzig. Der Typ 810 wird für den Aus-und Einbau von schweren Betonweichen, Gleisjochen und Hilfsbrücken sowie für die Montage von Ingenieurbauwerken eingesetzt. Bei Havarien auf Bahnstrecken leistet er schnelle Hilfe zum Bergen schwerer Lasten. Das maximale Lastmoment des Krans liegt zwischen 500 und 900 tm. Die Krane werden auch als Eisenbahndrehkran „EDK“ bezeichnet.
Die maximale Tragfähigkeit des bis zu 128 Tonnen schweren Krans beträgt abgestützt bis zu 125 Tonnen und freistehend 90 Tonnen. Bei maximaler Ausladung kann der Kran noch 28,5 Tonnen heben. Die größte mögliche Hakenhöhe liegt bei 18 m und die maximale Ausladung vor Puffer bei 15 m. Der Teleskoparm erlaubt Arbeiten im Radius zwischen 6,5 und 24,5 Metern. Im Gegensatz zu früheren Kranen ist auch ein Einsatz in der Nullposition ohne Abbau der Fahrleitung möglich. Die Gegenlast (Gegengewicht) ist zum Ausgleich unterschiedlicher Lasten ausfahrbar. Die Gegenlast kann in Transportstellung nicht (wie z.B. bei dem KRC 910) auf einem Gegenlastwagen abgestützt werden. Dadurch hat KRC 810 auch eine höhere Streckenlast (als z.B. der KRC 910). Für Hebearbeiten instehender Stellung verfügt der Kran über hydraulisch-ausfahrbare Stützen. Die Höchstgeschwindigkeit 19 km/h mit dem Eigenantrieb und 120 km/h im Zugverband geschleppt. Zu dem Kran gehören zwei Kranschutzwagen. Die zulässige Anhängelast beträgt 80 t.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 8
Achsfolge: [(1A)(1A)][(A1)(A1)]
Länge über Puffer: 13.000 mm (ohne Ausleger)
Drehzapfenabstand: 8.000 mm
Drehzapfenabstand im Drehgestell 1 und 2: 2.300 mm
Achsabstand in den Einzeldrehgestellen: 1.100 mm
Ergebene Achsabstände in m: 1,1 / 1,2 / 1,1/ 4,6 / 1,1 / 1,2 / 1,1
Treib- und Laufraddurchmesser: 730 mm (neu) / 680 mm (abgenutzt)
Höhe in Transportstellung: 4.250 mm
Breite in Transportstellung: 3.100 mm
Eigengewicht: 128 t
Dieselmotor: Wassergekühlter 6-Zylinder Reihenmotor mit Abgasturboaufladung und Ladeluftkühlung vom Typ Cummins M 11 – C 315
Motorleistung: 235 kW bei 1.800 U/min
Max. Drehmoment: 1.458 Nm bei 1.300 U/min
Not-Dieselmotor: Luftgekühlter 2-Zylinder Viertakt-Dieselmotor mit Direkt-Einspritzung vom Typ Hatz 2 G 40 mit einer Leistung11,5 kW bei 2.300 U/min.
Fahrgeschwindigkeit im Zugverband: 120 km/h (geschleppt)
Fahrgeschwindigkeit mit Eigenantrieb: 20 km/h
zul. Anhängelast: 80 t
Hakenhöhe (max.): 18 m
Ausladung (max. vor Puffer): 16 m
Zugelassen als Schwerwagen für Streckenklasse: CS 05
Maximale Radsatzlast: 16 t
Streckenlast (Meterlast): 9,9 t/m
kleinster befahrbarer Radius: 00 m
Bremse: KE-GP-D- m.Z. (Scheibenbremsen auf allen Rädern)
Sekundär Scheibenbremsen auf allen Rädern
Handbremse: hydro-mechanisch auf alle Radsätze
Kraftstoffvorrat: 990 l
Tragfähigkeiten:
bei 0,00 m Ausladung vor Puffer, mit Schwerlastausrüstung: 125 t
bei 2,80 m Ausladung vor Puffer, ± 30°, abgestützt: 90 t
bei 2,80 m Ausladung vor Puffer, ± 20°, freistehend: 46 t")
Nun im Einsatz der 125 t KIROW Gleisbauschienenkran KIROW Multi Tasker KRC 810 T (mit Schwerlastausrüstung), Schweres Nebenfahrzeug Nr. D-HGUI 99 80 9419 024-1, ex 97 82 53 513 19-3, der HERING Bahnbau GmbH (Burbach) ist am 29 September 2025 im Betzdorf/Sieg.
Hier im Bereich unter dem P+R Parkhaus bis zum Fluss Sieg werden Horizontalbohrungen gemacht, vermutlich für erforderliche Entwässerungs-Leitungen. So mussten Bohrrohre in die Baugrube gehoben werden und wie hier der Abraum aus der Baugrube gehoben werden. Eigentlich ist ein 125 t Kran damit unterfordert (überdimensioniert), aber man muss bedenken es wurde eine weite Auskragung (Ausladung vor Puffer) und das freistehend (Nichtabgestützt) benötigt.
Der hier mit der Ausladung vor Puffer von über 15 m könnte der Kran freistehend 30 t heben, aber darf dann nicht schwenken. Wenn geschenkt werden muss liegt diese dann nur bei 1,5 t. Entscheidend für die Ausladung des Auslegers ist aber auch die hintere Ausladung des Gegengewichts.
Der Kran wurde 2008 von KIROW in Leipzig unter der Fabriknummer 149000 gebaut und an die HERING Bahnbau GmbH (Burbach) geliefert.
Der Gleisbauschienenkran KRC 810 T ist ein Schienendrehkran des Herstellers Kirow Ardelt (bis 2008 Kirow) in Leipzig. Der Typ 810 wird für den Aus-und Einbau von schweren Betonweichen, Gleisjochen und Hilfsbrücken sowie für die Montage von Ingenieurbauwerken eingesetzt. Bei Havarien auf Bahnstrecken leistet er schnelle Hilfe zum Bergen schwerer Lasten. Das maximale Lastmoment des Krans liegt zwischen 500 und 900 tm. Die Krane werden auch als Eisenbahndrehkran „EDK“ bezeichnet.
Die maximale Tragfähigkeit des bis zu 128 Tonnen schweren Krans beträgt abgestützt bis zu 125 Tonnen und freistehend 90 Tonnen. Bei maximaler Ausladung kann der Kran noch 28,5 Tonnen heben. Die größte mögliche Hakenhöhe liegt bei 18 m und die maximale Ausladung vor Puffer bei 15 m. Der Teleskoparm erlaubt Arbeiten im Radius zwischen 6,5 und 24,5 Metern. Im Gegensatz zu früheren Kranen ist auch ein Einsatz in der Nullposition ohne Abbau der Fahrleitung möglich. Die Gegenlast (Gegengewicht) ist zum Ausgleich unterschiedlicher Lasten ausfahrbar. Die Gegenlast kann in Transportstellung nicht (wie z.B. bei dem KRC 910) auf einem Gegenlastwagen abgestützt werden. Dadurch hat KRC 810 auch eine höhere Streckenlast (als z.B. der KRC 910). Für Hebearbeiten instehender Stellung verfügt der Kran über hydraulisch-ausfahrbare Stützen. Die Höchstgeschwindigkeit 19 km/h mit dem Eigenantrieb und 120 km/h im Zugverband geschleppt. Zu dem Kran gehören zwei Kranschutzwagen. Die zulässige Anhängelast beträgt 80 t.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 8
Achsfolge: [(1A)(1A)][(A1)(A1)]
Länge über Puffer: 13.000 mm (ohne Ausleger)
Drehzapfenabstand: 8.000 mm
Drehzapfenabstand im Drehgestell 1 und 2: 2.300 mm
Achsabstand in den Einzeldrehgestellen: 1.100 mm
Ergebene Achsabstände in m: 1,1 / 1,2 / 1,1/ 4,6 / 1,1 / 1,2 / 1,1
Treib- und Laufraddurchmesser: 730 mm (neu) / 680 mm (abgenutzt)
Höhe in Transportstellung: 4.250 mm
Breite in Transportstellung: 3.100 mm
Eigengewicht: 128 t
Dieselmotor: Wassergekühlter 6-Zylinder Reihenmotor mit Abgasturboaufladung und Ladeluftkühlung vom Typ Cummins M 11 – C 315
Motorleistung: 235 kW bei 1.800 U/min
Max. Drehmoment: 1.458 Nm bei 1.300 U/min
Not-Dieselmotor: Luftgekühlter 2-Zylinder Viertakt-Dieselmotor mit Direkt-Einspritzung vom Typ Hatz 2 G 40 mit einer Leistung11,5 kW bei 2.300 U/min.
Fahrgeschwindigkeit im Zugverband: 120 km/h (geschleppt)
Fahrgeschwindigkeit mit Eigenantrieb: 20 km/h
zul. Anhängelast: 80 t
Hakenhöhe (max.): 18 m
Ausladung (max. vor Puffer): 16 m
Zugelassen als Schwerwagen für Streckenklasse: CS 05
Maximale Radsatzlast: 16 t
Streckenlast (Meterlast): 9,9 t/m
kleinster befahrbarer Radius: 00 m
Bremse: KE-GP-D- m.Z. (Scheibenbremsen auf allen Rädern)
Sekundär Scheibenbremsen auf allen Rädern
Handbremse: hydro-mechanisch auf alle Radsätze
Kraftstoffvorrat: 990 l
Tragfähigkeiten:
bei 0,00 m Ausladung vor Puffer, mit Schwerlastausrüstung: 125 t
bei 2,80 m Ausladung vor Puffer, ± 30°, abgestützt: 90 t
bei 2,80 m Ausladung vor Puffer, ± 20°, freistehend: 46 t
